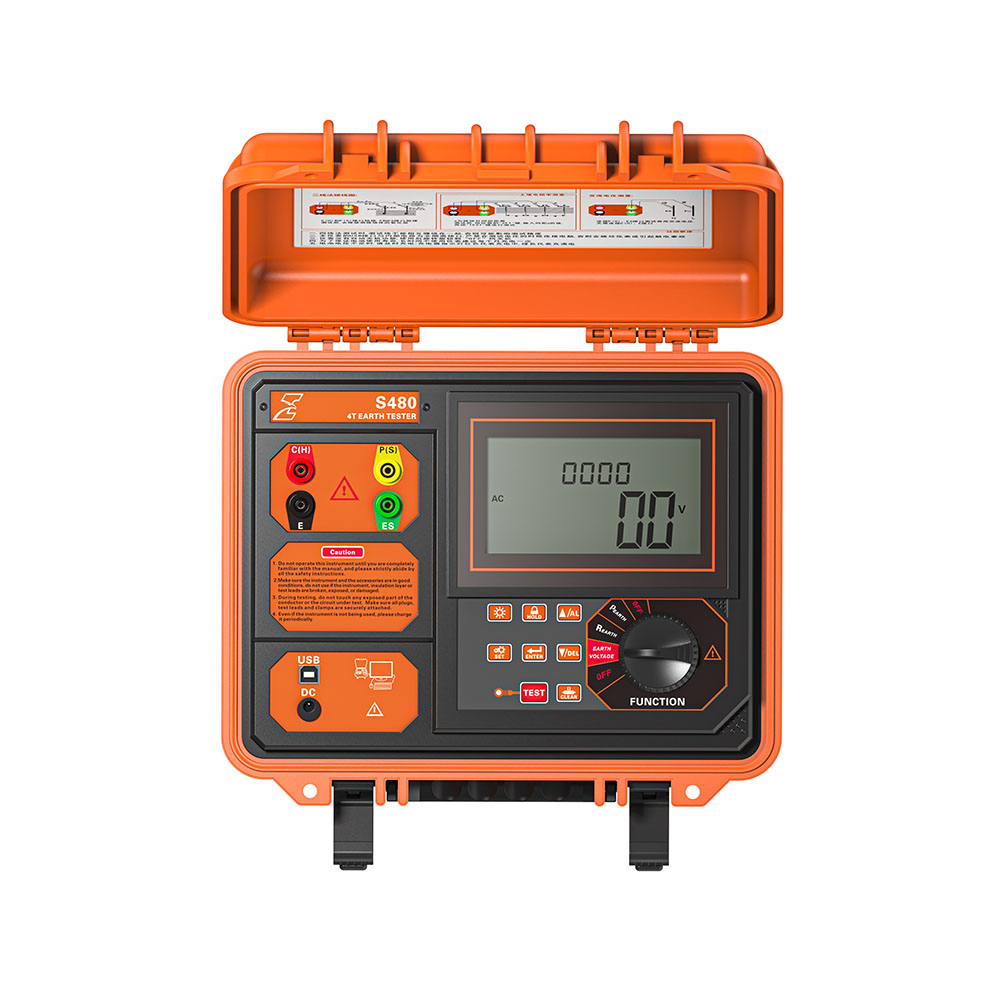

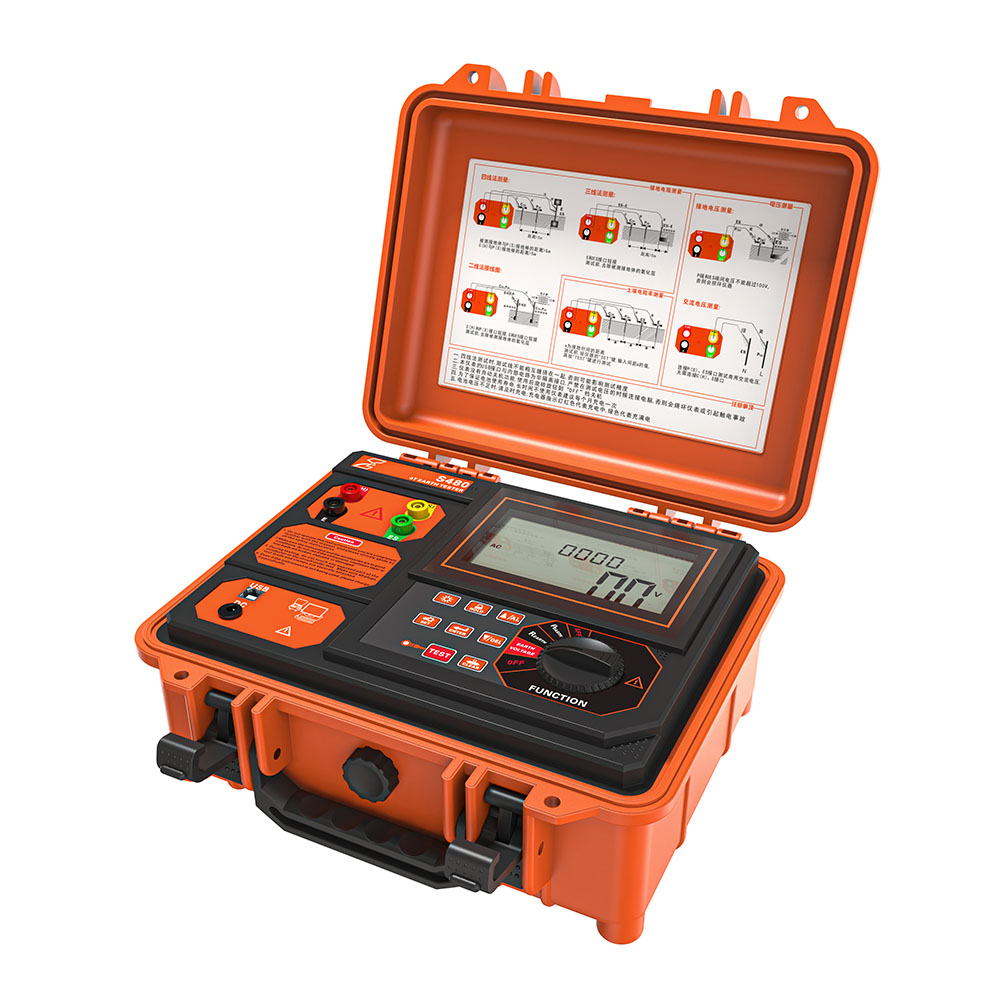

S480 接地电阻·土壤电阻率测试仪 接地电阻测试仪系列【接地电阻/土壤电阻测试仪】

电    源

11.1V 2600mAh可充锂电池

背    光

可控白屏背光，适合昏暗场所使用

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻：额定电流变极法，测量电流20mA Max

土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES接口间）

量    程

二三四线法测量接地电阻(R)：0.000Ω～200.0kΩ

土壤电阻率(ρ)：0.000Ωm~9999kΩm

接地电压： AC 0.001V～600V（50Hz/60Hz）

最高分辨率

二三四线法测量接地电阻(R)：0.001Ω

土壤电阻率(ρ)：0.01Ωm

接地电压：0.001V

精    度

二三四线法测量接地电阻(R)：

1．0.000Ω～10.00kΩ: ±2%rdg±5dgt

2．10.0K~100.0kΩ:    ±3%rdg±5dgt

3．100.0K~200.0kΩ:   ±3.5%rdg±5dgt

注： 干扰电压5V时的附加误差≤±5%rdg±5dgt

土壤电阻率(ρ)：根据R的测量精度而定

（ρ=2πaR (a:1 m～100m)；π=3.14）

接地电压： ±2%rdg±5dgt（50Hz/60Hz）

测试电压波形

正弦波

测试频率

412Hz、825Hz、1280Hz (自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 90V  max

电极间距范围

1m～100m

换    挡

接地电阻：0.000Ω～200kΩ 全自动换档

土壤电阻率：0.00Ωm～9999kΩm全自动换档

LCD

6位LCD显示，白屏背光

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

测量指示

测量中LED闪烁指示，LCD倒计数，进度棒图指示

尺    寸

仪表尺寸：约320mm(长)×275mm(宽)×145mm(高)

外包装尺寸：约400mm(长)×245mm(宽)×335mm(高)

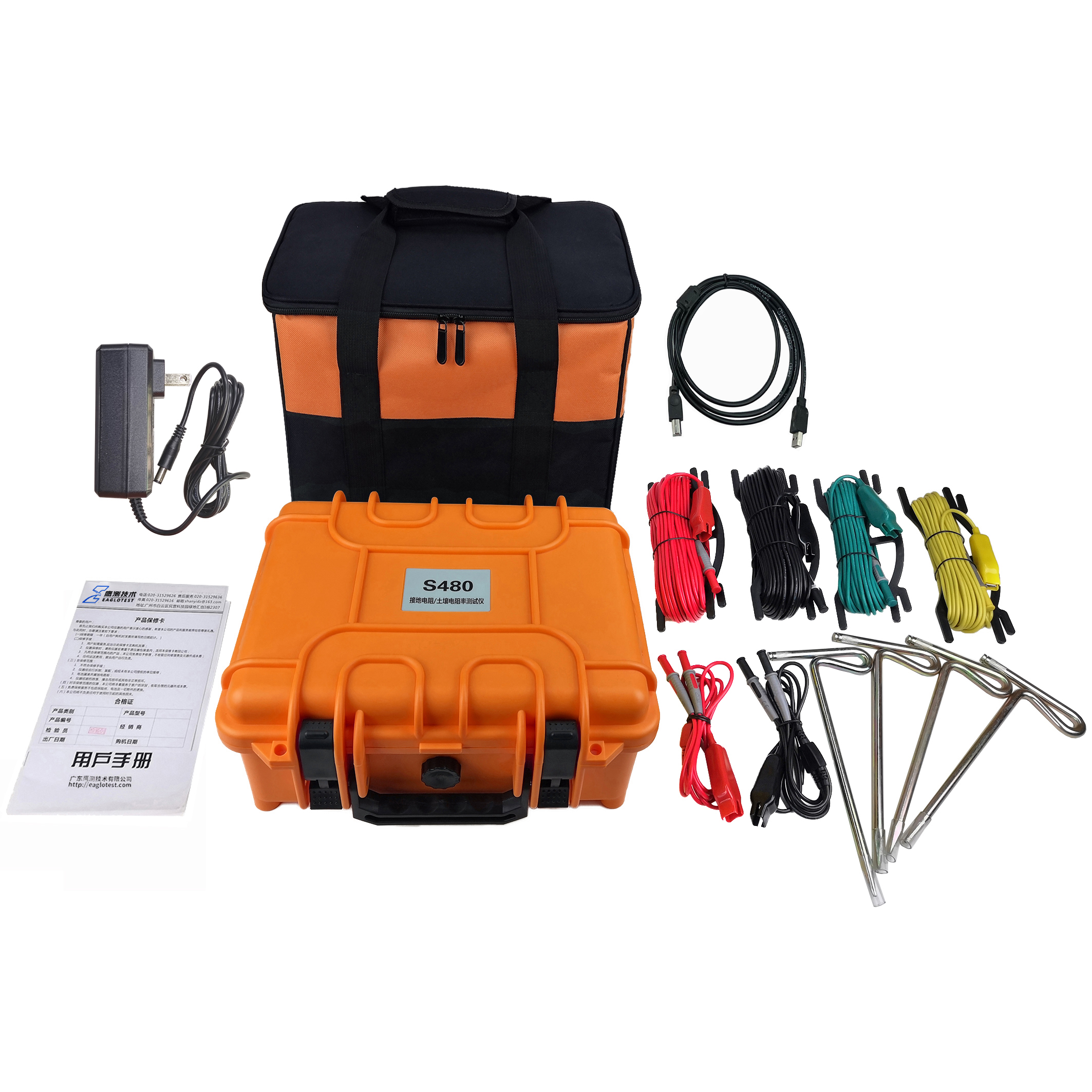

标准测试线

4条：红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：约φ10mm×200mm

测量时间

对地电压：约2次/秒；接地电阻：约7秒/次；土壤电阻率：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口，存储数据可以上传电脑，保存打印

通 讯 线

USB通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

300组，“HOLD”存储指示，显示“FULL”表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V“NOISE”符号指示

报警功能

测量值超过报警设定值时，产生“嘟--嘟--嘟--”报警提示

电池电压

当电池电压不足时，电池电压低符号显示，提醒给电池充电

自动关机

无任何操作时，开机15分钟后自动关机

工作电流

待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：150mA Max(背光关闭)

质    量

仪表：约2.66kg(含电池)

总质量：约6.88kg(含包装)

工 具 箱

军用工具箱设计，可承重200kg

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；

IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)
