S390Z 中置柜核相仪又名无线高压卫星授时远程核相仪由X接收器、Y接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸缩绝缘杆等组成，同时具有中置柜核相、环网柜核相、本地核相、远程核相等功能。远程核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率、电压等级，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。
本核相仪还具有高压验电器、高压相位表、高压相序表、高压电压表等仪器的部分功能，可以用于验电、相序、相位测试，变压器组别判断等。
功 能 | 中置柜核相、环网柜核相、本地核相、远程核相、频率、相位、相序、验电测试、电压测试 |
电 源 | 接收器： DC 7.4V 1500mAH可充锂电池 采集器： DC 3.7V 1000mAH可充锂电池 充满电连续工作约8小时 |
核相模式 | 中置柜核、相远程核相、本地核相 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 远程核相距离500km以上 |
主机与通用XY采集器通讯距离约100m | |
主机与中置柜专用采集器通讯距离约30m | |
显示模式 | 3.5寸真彩液晶屏显示 |
量 程 | 通用XY采集器核相电压等级：1V~500kV（超过35kV非接触核相） |
中置柜专用采集器电压等级：3.5kV~35kV(绑扎线路上) | |
相位：0°～360° | |
电压：AC 3.5kV～35kV（使用XY采集器接触测试电压时） | |
频率：45Hz～75Hz | |
最小分辨力 | 0.1°、0.1Hz、1V |
精 度(23℃±5℃，80%RH以下) | 远程核相：≤±5° |
本地核相、中置柜核相：≤±10° | |
频率：≤±2Hz | |
相别定性 | 本地核相和中置柜核相：接收器显示的实时相角差在0°～30°或330°~360°为同相；210°~270°或90°~150°为异相 |
远程核相：两个接收器相角之差0°～30°或330°~360°为同相；210°~270°或90°~150°为异相 | |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
持续核相时间 | 在远程核相下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相 |
绝缘杆尺寸 | 拉伸后长约3.2m；收缩后长约0.6m |
核相方式 | 通用XY采集器接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
通用XY采集器非接触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
弹簧式辅助接地线的使用：通用XY采集器核相时电压低于100V，测量结果可能不稳定，则需要使用辅助接地线将XY采集器与接地点相连接，以增强信号 | |
中置柜专用采集器核相：通过磁铁或绑带缠绕在线路器上 | |
验电指示 | 通用XY采集器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
首次搜星时间 | 第一次开机搜星时间1~5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
授时精度 | 小于30nS |
仪表尺寸 | 通用XY采集器：长宽厚145mm×60mm×48mm |
中置专用柜采集器: 长宽厚81mm×56mm×34mm | |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强弱不同，采集器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 本地核相下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----”符号 |
自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
额定电流 | 采集器：20mA max；接收器：200mA max |
电池电压 | 采集器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
仪表质量 | 通用XY采集器：205g(含电池) |
中置专用柜采集器：100g(含电池) | |
接收器：395g(含电池) | |
绝缘杆：0.5kg | |
总质量：6.8kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间) |
采集器：2000V/rms(外壳前后两端之前) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

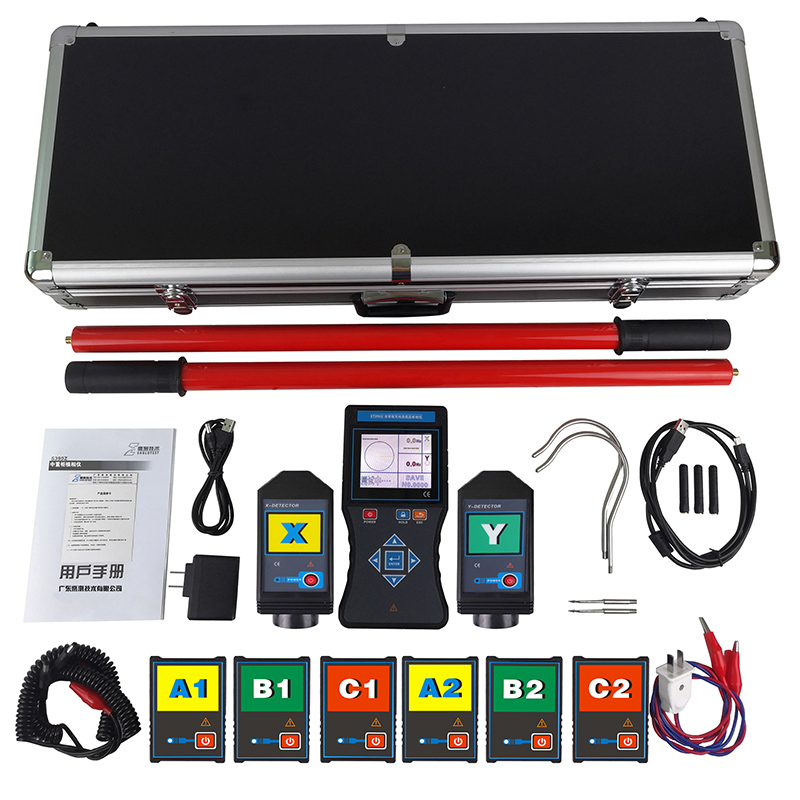

通用XY采集器 | 2个(X、Y各1个) |
中置专用柜采集器 | 6个（A1,A2,B1,B2,C1,C2各1个） |
绑带 | 6根 |
接收器(主机) | 2个 |
天线 | 2根 |
伸缩绝缘杆 | 2根 |
铝箱 | 1个 |
探钩、探针 | 4根(各2根) |
充电器充电线 | 2套（5伏充电器） |
锂电池 | 10个(仪表内) |
自校线 | 1根 |
弹簧式辅助接地测试线 | 2根 |
用户手册、保修卡、合格证 | 1套 |
