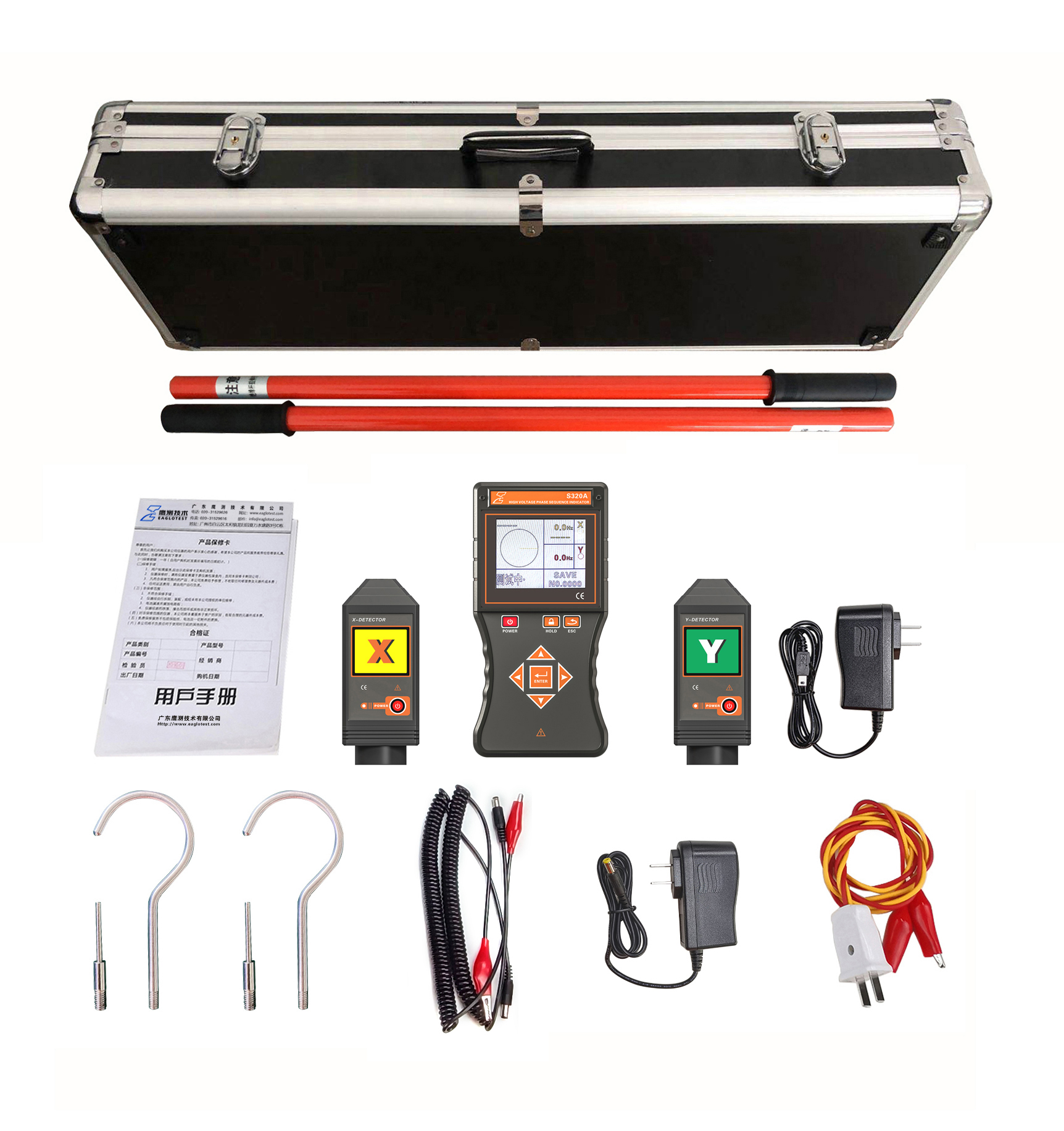

S320A 全智能无线高低压核相仪 高低压核相相序系列【本地语音智能核相仪】

电    源

接收器： DC 7.4V 1500mAH可充锂电池

探测器： DC 3.7V 1000mAH可充锂电池

USB充电接口，连续工作约10小时

传输方式

315MHz、433MHz无线传输

核相距离

最大约160m

显示模式

3.5寸真彩液晶屏显示

量    程

核相电压等级：AC 1V～550kV

相位：0.0°～360.0°

电压：1kV～35kV

频率：45Hz～75Hz

分 辨 率

0.1°；0.1Hz;1V

精    度(23℃±5℃，80%RH以下)

相位：≤±10°

电压：±15%±5dgt（1kV～35kV，高压架空线路，其它应用误差±25%±5dgt）

频率：≤±2Hz

相别定性

同相:－30°～30°；异相: 90°～150°和210°～270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m；收缩后长约0.6m

数据存储

9999组

核相方式

接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非接触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)

辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接,增强信号

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

仪表尺寸

探测器：长宽厚145mm×60mm×48mm

接收器：长宽厚250mm×100mm×40mm

背光控制

按上下箭头键调整背光亮度

感应强度控制

根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据，再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面，返回上级目录

数据查阅

按ENTER进入数据查阅模式后，按箭头键翻阅所存数据

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电量不足时：

探测器：电源指示灯慢闪，提醒充电；

接收端：电池电压低符号显示，提醒充电

额定电流

探测器：20mA max；接收器：200mA max

仪表质量

探测器：205g(含电池)

接收器：395g(含电池)

绝缘杆：0.5 kg(1根)

总质量：5kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

无特强电磁场；无433MHz 、315MHz同频干扰

绝缘强度

绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(外壳两端之间)

接收器：2000V/rms(外壳两端之间)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
