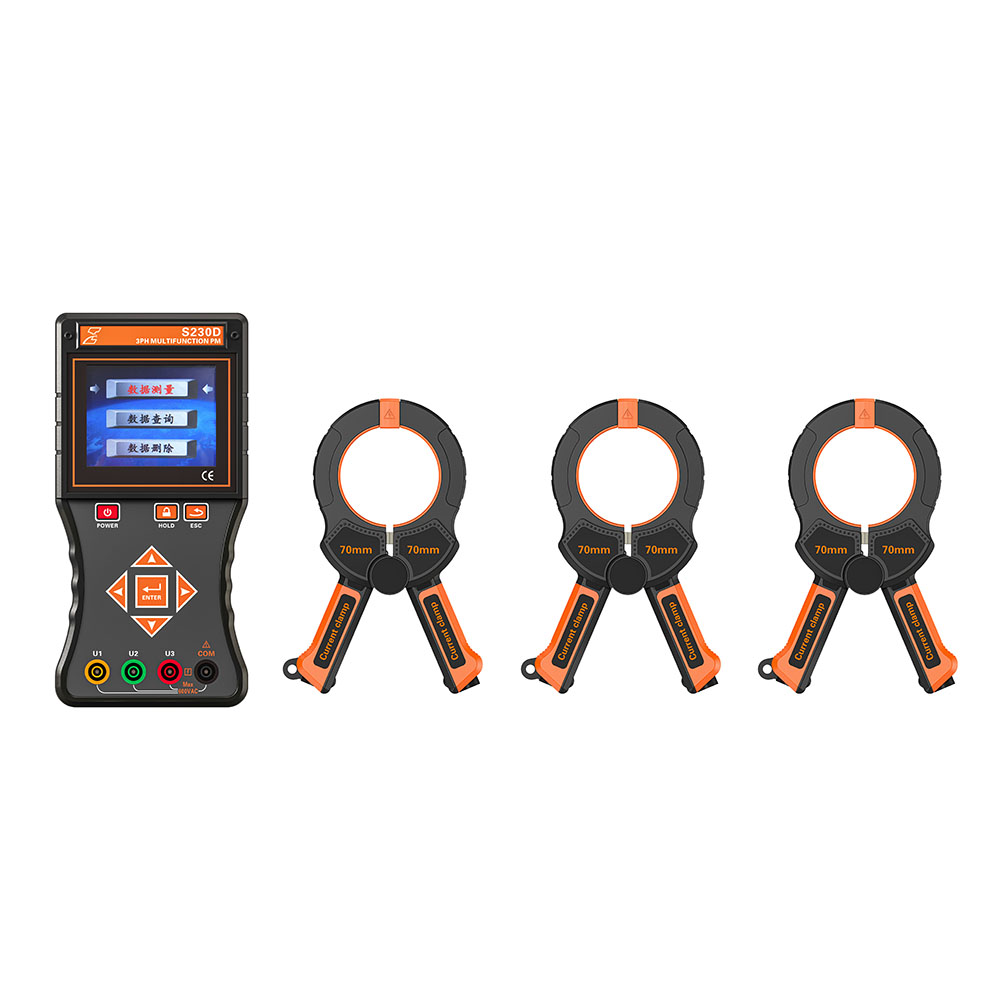

S230D 三相智能相位伏安表 智能相位伏安表系列【三钳相位伏安表】

环境温度

23℃±1℃

-10℃～40℃

/

环境湿渡

40%～60%

＜80%

/

信号波形

正弦波

正弦波

β=0.01

信号频率

50HZ±1HZ

45HZ～65HZ

/

仪表工作电压

7.4V±0.5V

7.4V±1V

/

测相位频率相序时电流幅值

10A±0.1A

0.010A～1000A

详见一般规格说明

测相位频率相序时电压幅值

100V±10V

1V～600V

/

测功率功率因数时电流幅值

10A±0.1A

0.010A～1000A

/

测功率功率因数时电压幅值

100V±10V

10V～600V

/

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置

 电    源

DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时

 额定电流

约180mA Max

 显示模式

3.5寸真彩液晶屏显示

 仪表尺寸

主机：  长宽厚：196mm×92mm×54mm

电流钳：长宽厚：220mm×105mm×27mm

 钳口尺寸

φ52mm

 采样速率

约3次/秒

量    程

交流电压：0.00V～600V

交流电流：0.000A～1000A

相位：0.0°～360.0°

频率：45.00Hz～65.00Hz

有功功率：0.0W～600kW

无功功率：0.0VAR～600kVAR

视在功率：0.0VA～600kVA

功率因数：-1～+1

电流矢量和：0.000A～3000A

分辨率

电压：AC 0.01V

电流：AC 0.001A

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1VAR

视在功率：0.1VA

功率因数：0.001

电流矢量和：0.001A

精度

（基准条件下）

电压：±(0.5%量程)

电流：±(0.5%量程)

相位：±1°（工作条件下的相位误差：0.1A～1000A为±3°；0.1A以下±5°；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于0.01A)

有功功率：±(1.0%量程)

无功功率：±(1.0%量程)

视在功率：±(1.0%量程)

频    率：±(1.0%量程)

功率因数：±0.03

相    序

正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

检测速率

约2秒/次

数据保持

测试中按HOLD键保持数据，“HD”符号显示

数据存储

99组

充电接口

USB充电接口

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

背光功能

有，背光亮度可调节

电压检测

当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

仪表质量

主机：360g(带电池)

电流钳：430g×3

总质量：约1.65kg

测试线长度

1.5m

电流钳线长

1.5m

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

输入阻抗

测试电压输入阻抗为：1MΩ

耐    压

仪表外壳前后两端耐受1000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与护套外壳之间≥100MΩ

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
