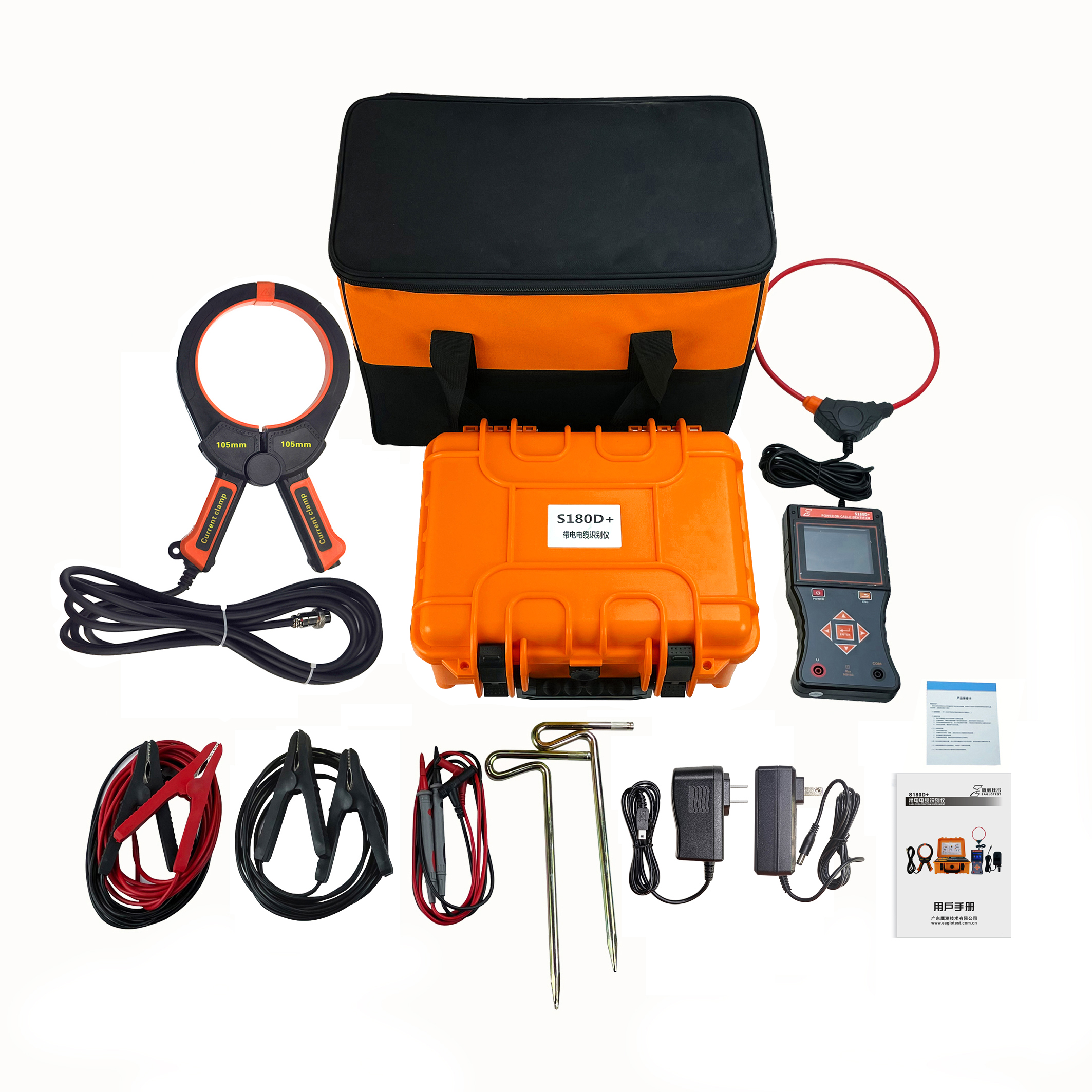

环境温度

23℃±1℃

-10℃～40℃

/

环境湿渡

40%～60%

＜80%

/

被测电压电流频率

50Hz±1Hz

45Hz~70Hz

测试电压电流时

接收机工作电压

7.4V±0.5V

7.4V±1V

/

发射机工作电压

11.1V±0.5V

11.1V±1.5V

/

外电场、磁场

应避免

被测电缆位置

被测电缆处于柔性电流钳的近似几何中心位置

电    源

11.1V大容量可充锂电池，充满电连续工作约8小时

输出方式

带电识别时卡钳耦合；停电识别时直连输出

发射频率

625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率

脉冲电压

500V（停电识别时）

脉冲电流

最大5A（取决于回路电阻的大小）

脉冲频率

1次/秒

脉冲宽度

2ms

测试线长

3米，带鳄鱼夹，红黑各1条

发射钳尺寸

长宽厚320mm×180mm×35mm

发射钳内径

φ125mm

发射钳线长

4m

接地针尺寸

长宽厚225mm×100mm×10mm

发射机尺寸

320mm×275mm×145mm

显示模式

超大LCD实时显示剩余电池电压，具有背光灯

LCD尺寸

长宽128mm×75mm；显示域124mm×67mm

外包装尺寸

长宽高400mm×245mm×335mm

工作温度

-10℃～40℃

存储条件

-20℃~50℃，≤95％RH, 无结露

背光控制

有，白色背光灯

工作温度

-10℃～40℃

存储条件

-20℃~50℃，≤95％RH, 无结露

仪表质量

发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）

电池电量

当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机

充 电 器

12.6V DC充电器

充电接口

圆形充电接口，DC标识

抗    压

发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力

耐    压

AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性

IEC61326(EMC)

参考安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

电    源

7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时

接收频率

625Hz、1562Hz、2500Hz、10KHz（带电识别时，按左右箭头键调节接收频率大小）

增益强度

1dB、10dB、20dB按左右箭头键调节增益强度

额定电流

约300mA max

显示模式

3.5寸真彩液晶屏显示，彩色图标指示

信号标定

可标定电缆数量：1～10条（带电识别时）

有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一

具有一次标定多条电缆的功能，每条电缆标定好后不能改变测试频率和放大倍数，否则要重新标定

方向识别

有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一

识别成功

电缆识别成功绿色打钩图标指示（√）

非目标电缆

非目标电缆红橙色打叉图标指示（×）

接收机尺寸

长宽厚207mm×101mm×45mm

柔性电流钳

长约630mm，线径6 mm或12.5mm

线圈内径

φ200mm（可以根据需要定制更大口径）

引线长度

柔性电流钳引线长度：2m

电压测试线

长1m (红黑各1条)

检测范围

停电识别：线圈可检测回路电阻为0Ω～8kΩ的脉冲信号；检测回路电阻为8kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)

带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-6公里，主要由接地电阻与线缆电阻决定)

量程

交流电压： 0.00V～600V(50Hz/60Hz)

交流电流： 0.00A～5000A(50Hz/60Hz)

电流频率： 45Hz~70Hz

精度

交流电压：±2%±3dgt

交流电流：±2%±3dgt

电流频率：±2Hz

识别信号

彩色信号幅度和数字显示

检测速率

约1次/秒

增益调节

测试界面下，按左右箭头键调节信号放大倍数，使接收信号有效并稳定显示

背光控制

开机功能选择界面下，按上下箭头键可以调节LCD背光亮度

自动关机

开机约1小时后，仪表自动关机，以降低电池消耗

电池电压
