S431L 绝缘电阻监测仪 绝缘电阻测试仪系列【在线绝缘电阻监测报警仪】

250V直流

0.01MΩ~10.0GΩ

±3%rdg±5dgt

10.0GΩ~500GΩ

±15%rdg±5dgt

500V直流

0.01MΩ~25.0GΩ

±3%rdg±5dgt

25.0GΩ~1.00TΩ

±15%rdg±5dgt

1.00kV直流

0.01MΩ~50.0GΩ

±3%rdg±5dgt

50.0GΩ~2.00TΩ

±15%rdg±5dgt

2.50kV直流

0.01MΩ~100GΩ

±3%rdg±5dgt

100GΩ~5.00TΩ

±15%rdg±5dgt

5.0kV直流

0.01MΩ~200GΩ

±3%rdg±5dgt

200GΩ~10.0TΩ

±15%rdg±5dgt

10.0kV直流

0.01MΩ~400GΩ

±5%rdg±5dgt

400GΩ~20.0TΩ

±20%rdg±5dgt

输出电压最大偏离量：10%

交流电压

1V~1000V 50/60Hz

±2%rdg±5dgt

直流电压

1V~1000V

±2%rdg±5dgt

电    源

DC 14.8V 3000mAh可充锂电池，电池充满约16.8V

AC 电源220V

试验电压

档位：250V、500V、1.00kV、2.50kV、5.00kV、10 kV

短路电流

≥5mA

接线方法

L 接线端："L"称为高压输出端，称为线路端，引至被测物的一端

G接线端："G"称为屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端。

E 接线端："E"称为地端，接至被测物的地端、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层

计时范围

最大99分钟99秒（与测量方式有关，可自行设置）

最高分辨率

绝缘电阻：0.01MΩ

电容：0.001μF

电容测试

量程：0.200μF~100.0μF

精度：±20%±0.005μF

步进电压

100V~1.00kV，步进10V；

2.50kV~10.00kV，交替步进20V、30V

背    光

亮度设置可设置高、中、低三种亮度

电压档位

按键设置档位

LCD

5.6寸彩屏液晶

测量指示

测量中LED指示灯闪烁、“嘀”报警声指示

充电指示

充电时充电器上的指示灯亮红色，充满后亮绿色

超量程提示

“OL”

数据储存

测试完后自动存储数据，可存储1000条数据，数据储存包括了当前测试的数据、环境温度、日期时间等信息

数据读取

主界面按键选择记录查询功能，按上下左右箭头键翻阅数据

自动关机

在使用电池供电时，开机无操作约15分钟后自动关机

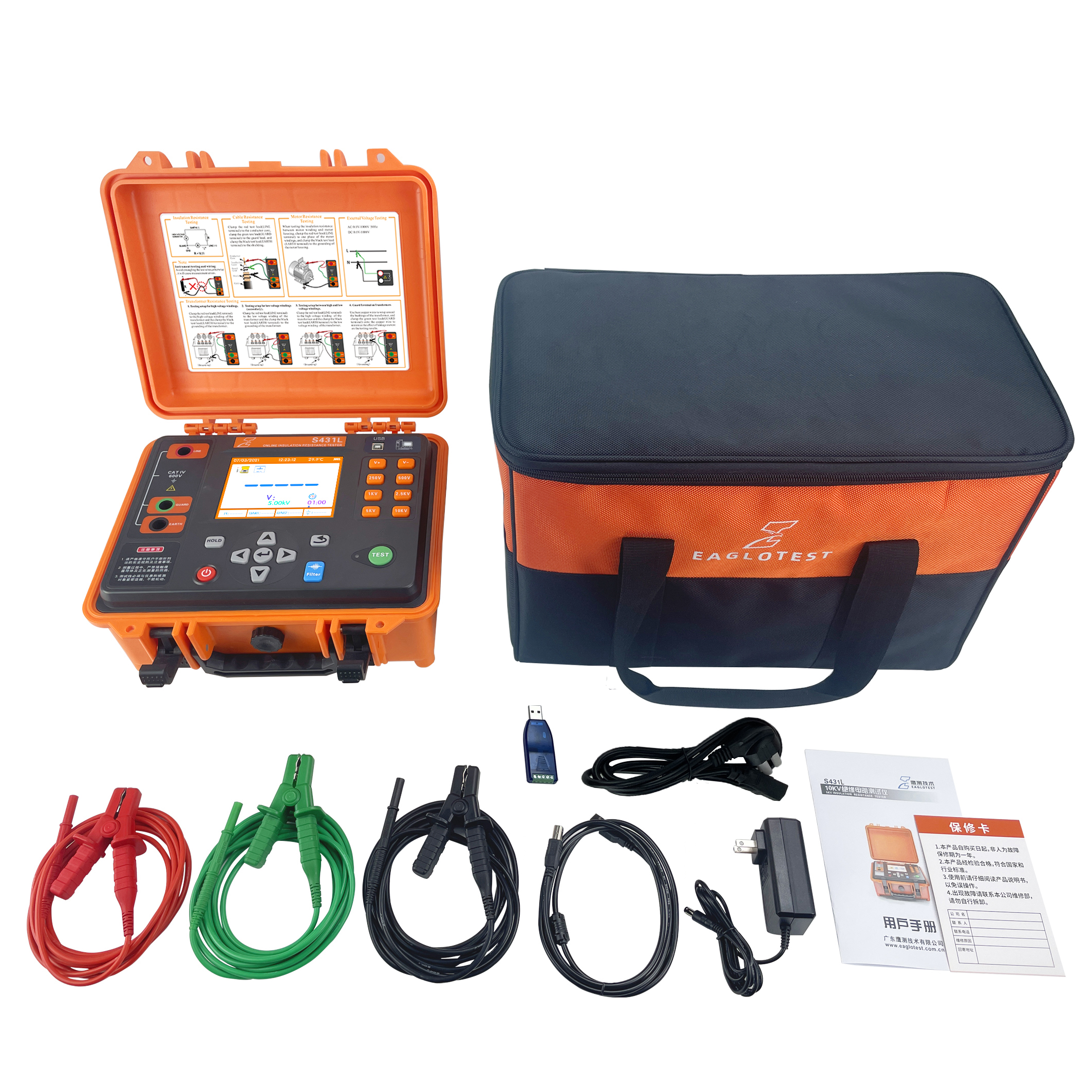

标准测试线

红色高压棒、绿色、黑色带夹子测试线各1根

电池电压

实时显示电池剩余电量，低电量时请及时充电；

低电量期间，仪表无法输出电压进行测试

日    期

仪表LCD屏幕顶部栏显示当前日期时间

环境温度

仪表LCD屏幕顶部栏显示当前的环境温度

环境湿度

仪表LCD屏幕顶部栏显示当前的环境湿度

仪表尺寸

长宽高约320mm×240mm×145mm

仪表质量

约3.5kg(含电池)

数据传输

可通过上位机软件，蓝牙APP进行数据导出

通讯接口

USB接口，存储数据可以上传电脑，保存打印

云 服 务

安卓APP, 蓝牙连接；上传现场图片、上传测试数据、生成测试报告、生成数据曲线、数据多人同时查看、数据导出（格式为Excel）

上位机软件

导出仪表测试数据、连续记录数据、实时显示测试数据

通 讯 线

USB通讯线1条，长1.5m

工作温湿度

-10℃～40℃；80%rh以下不凝结

存放温湿度

-20℃～60℃；70%rh以下不凝结

耐    压

仪表上盖与底盖间 AC 5kV 50Hz 承受1min

电磁特性

IEC61326(EMC)

适合安规

CAT IV 600V
