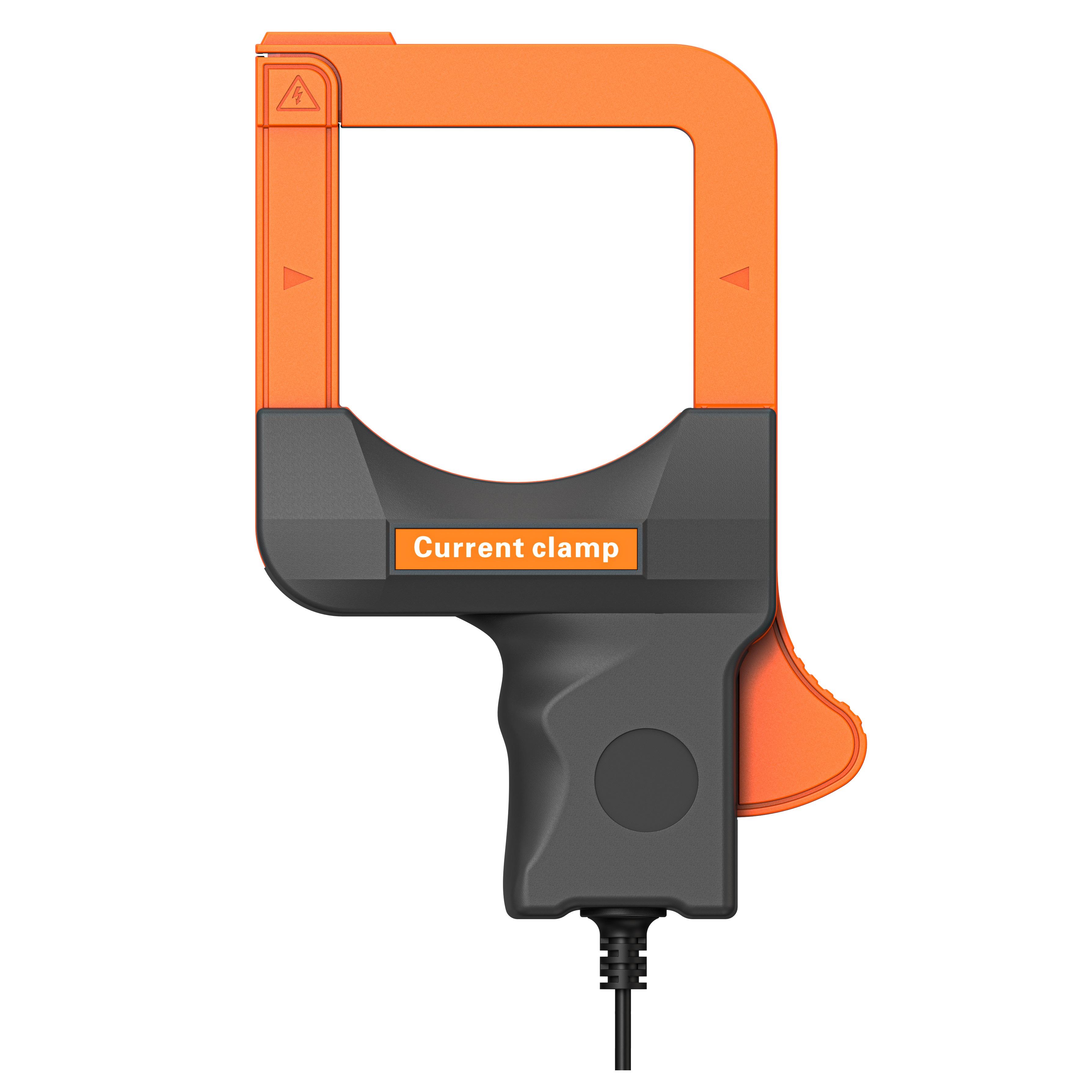

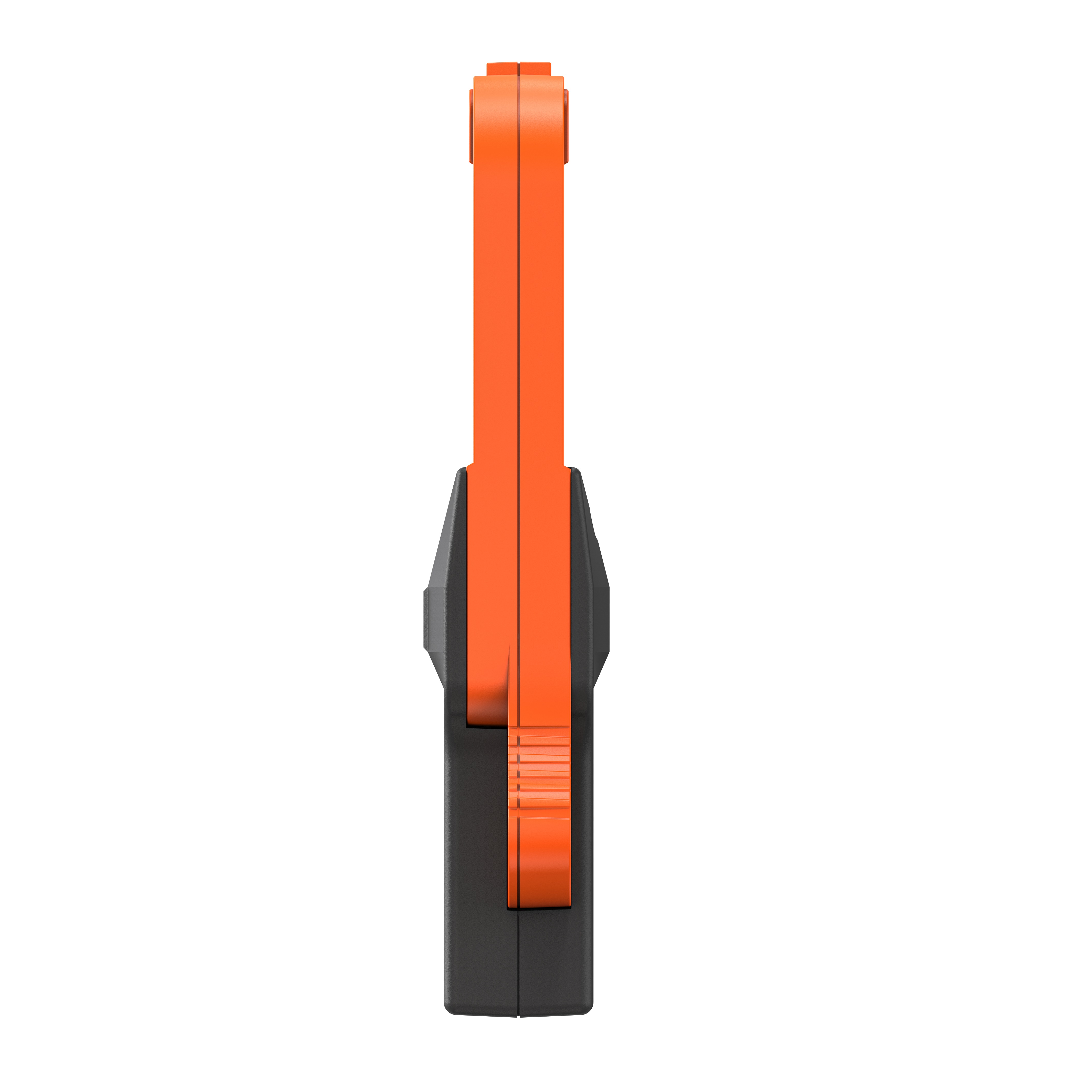

S-088 大口径钳形漏电流传感器 电流传感器系列【钳形电流传感器】

检测方式

钳形CT

钳口尺寸

88mm×88mm(可钳φ88mm导线，或105mm×4mm扁钢地线)

量    程

0～1000A AC

分 辨 率

0.01mA

匝    比

1:1000

相位误差

≤3° (50Hz/60Hz；26℃±3℃)

精度等级

±1.0%FS (50Hz/60Hz；26℃±6℃，70%RH以下，导线处于钳口中心位置)

参考负载

RL：0～200mA≤3kΩ；0～20A≤30Ω；0～2000A≤0.3Ω

输出方式

电流感应输出

输出接口

φ3.5mm音频插头（可定制BNC头、航空插头、香蕉头，或预留线头等）

输 出 线

2芯屏蔽线，线长约2.8m（可按客户要求更换）

电场干扰

外电场100A靠近10mm时约10mA

导线位置

被测试导线处于钳口的中心位置

电流频率

45Hz～60Hz(被测电流频率)

频率特性

10Hz～100kHz

线路电压

AC 600V以下线路测试

外形尺寸

长153mm×宽221mm×厚43mm

质    量

约650g

工作温湿度

-20℃～50℃；80%rh以下

存放温湿度

-10℃～60℃；70%rh以下

绝缘强度

AC 3700V/rms(铁心与外壳之间)

适合安规

IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
