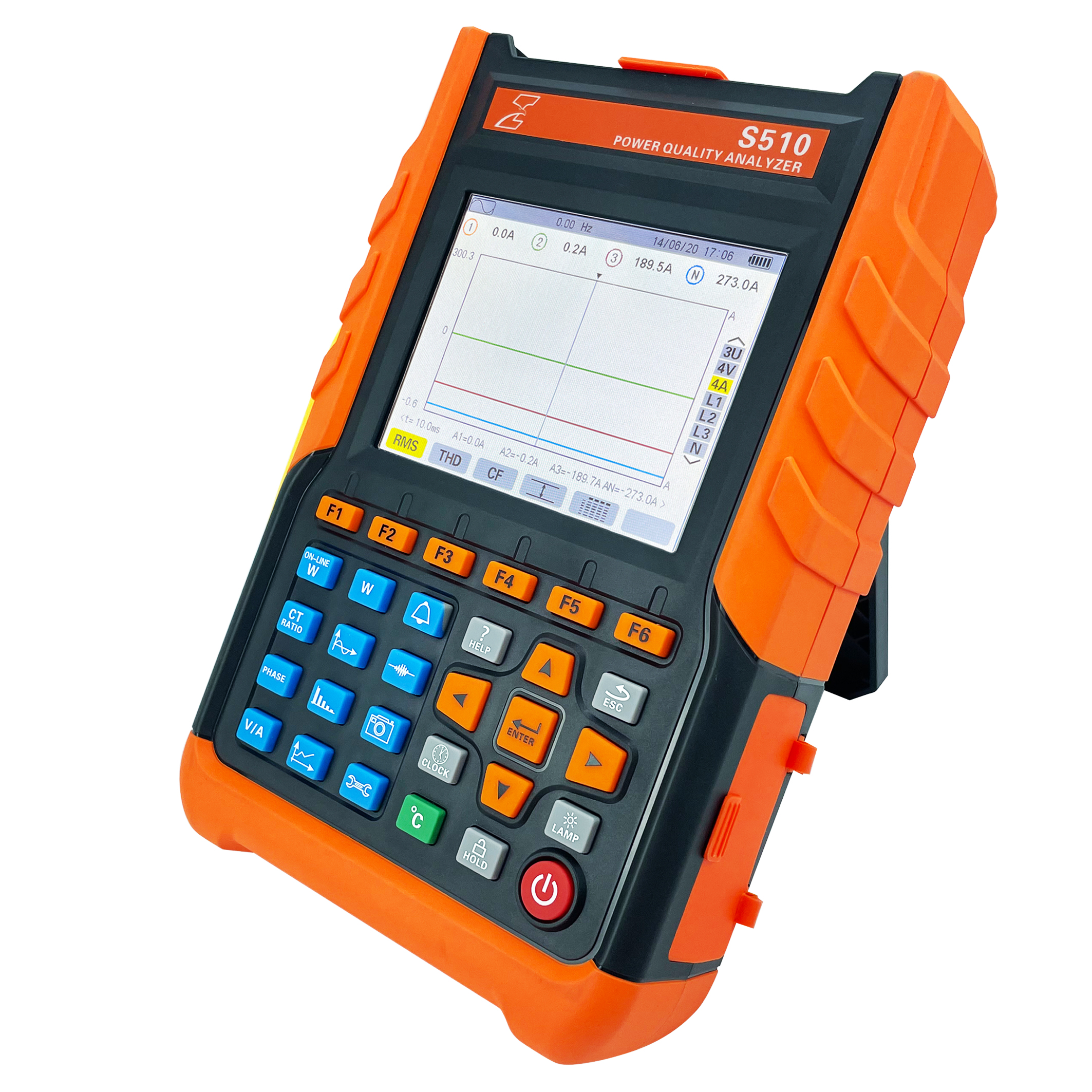

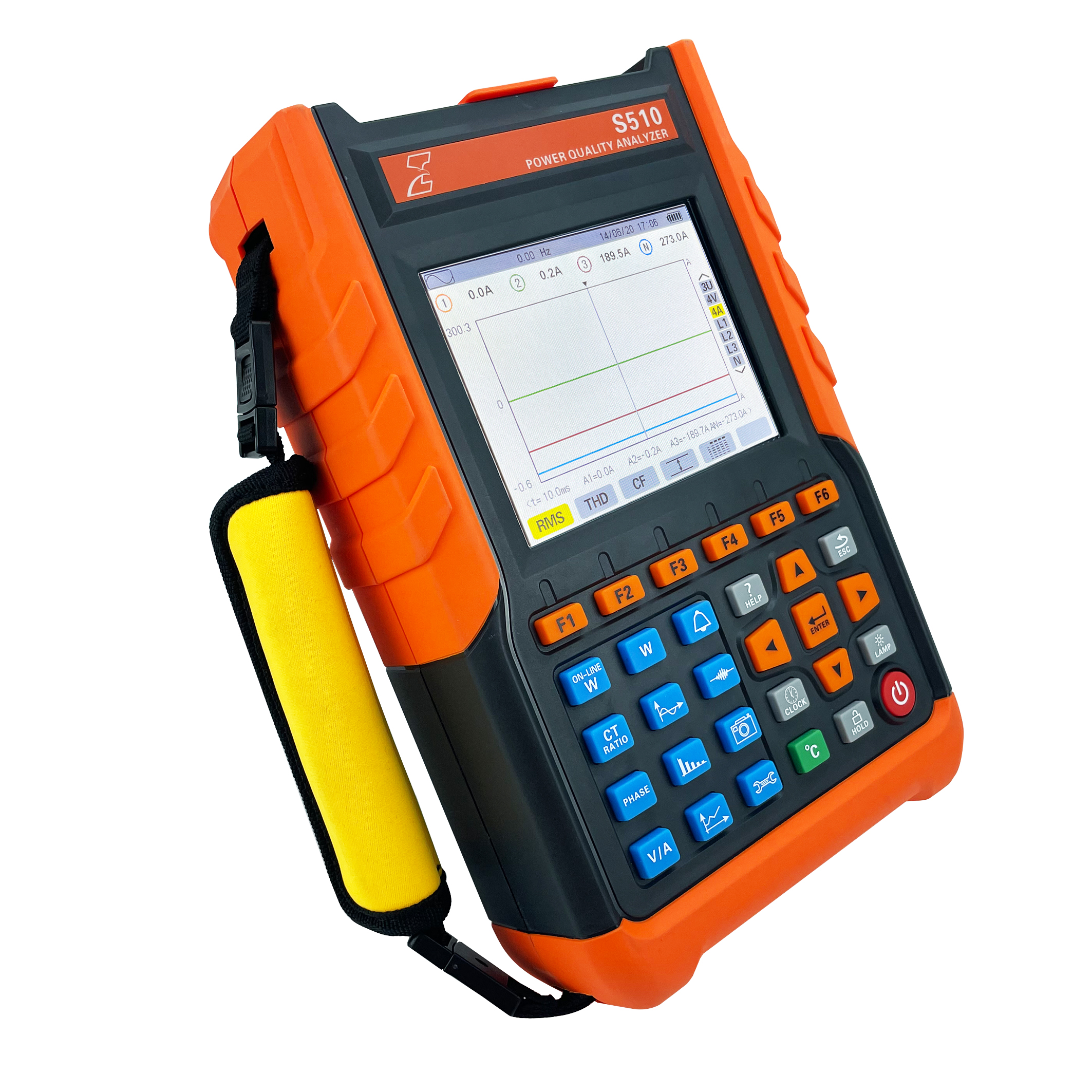

S510 电能质量分析仪 电能质量分析仪系列【电能质量分析仪】

电池电量指示

电池符号5格      显示电量，当电池电量过低时,提示1分钟后自动关机。

功耗

耗电流410mA，电池满电可连续工作约15小时。

显示模式

LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。

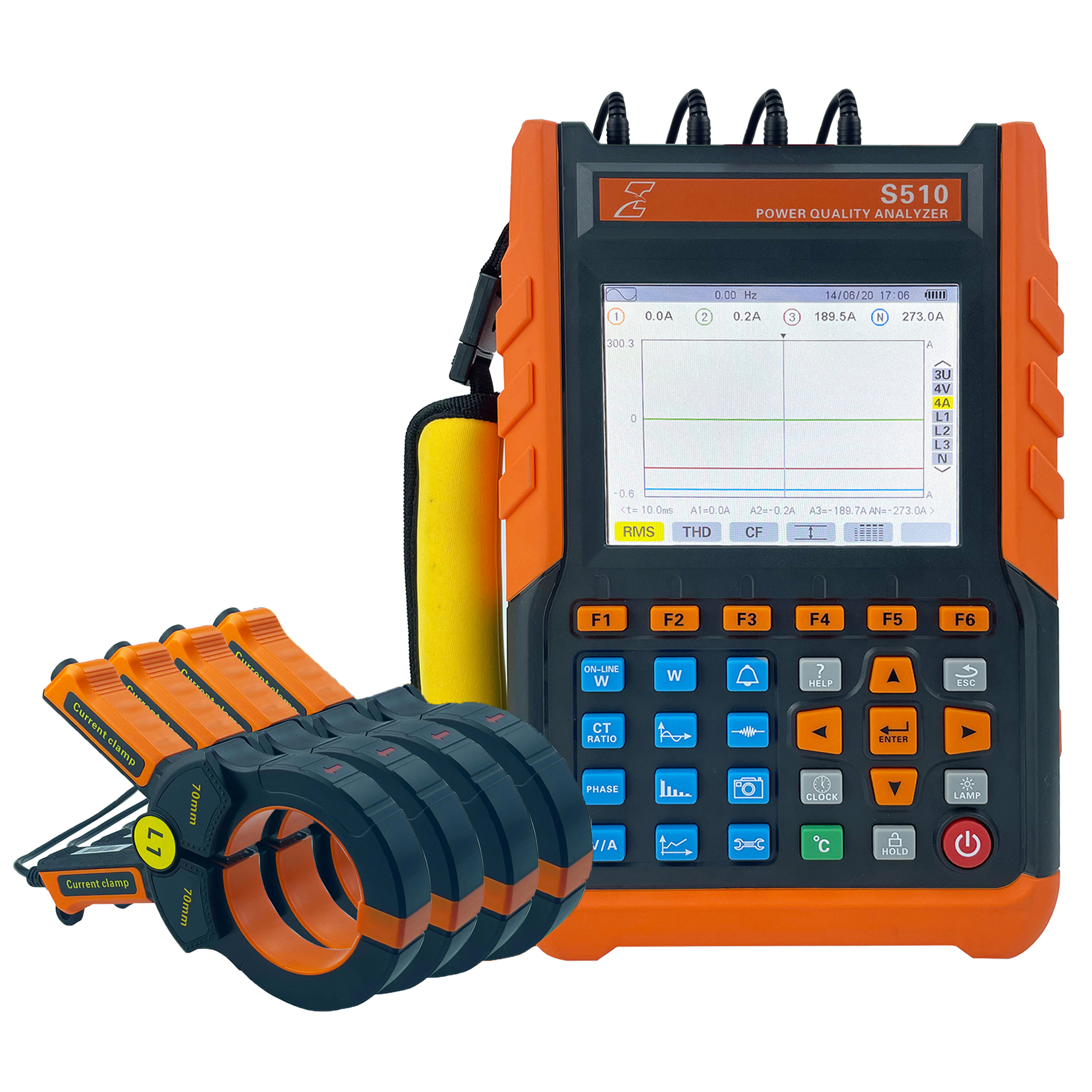

钳口尺寸

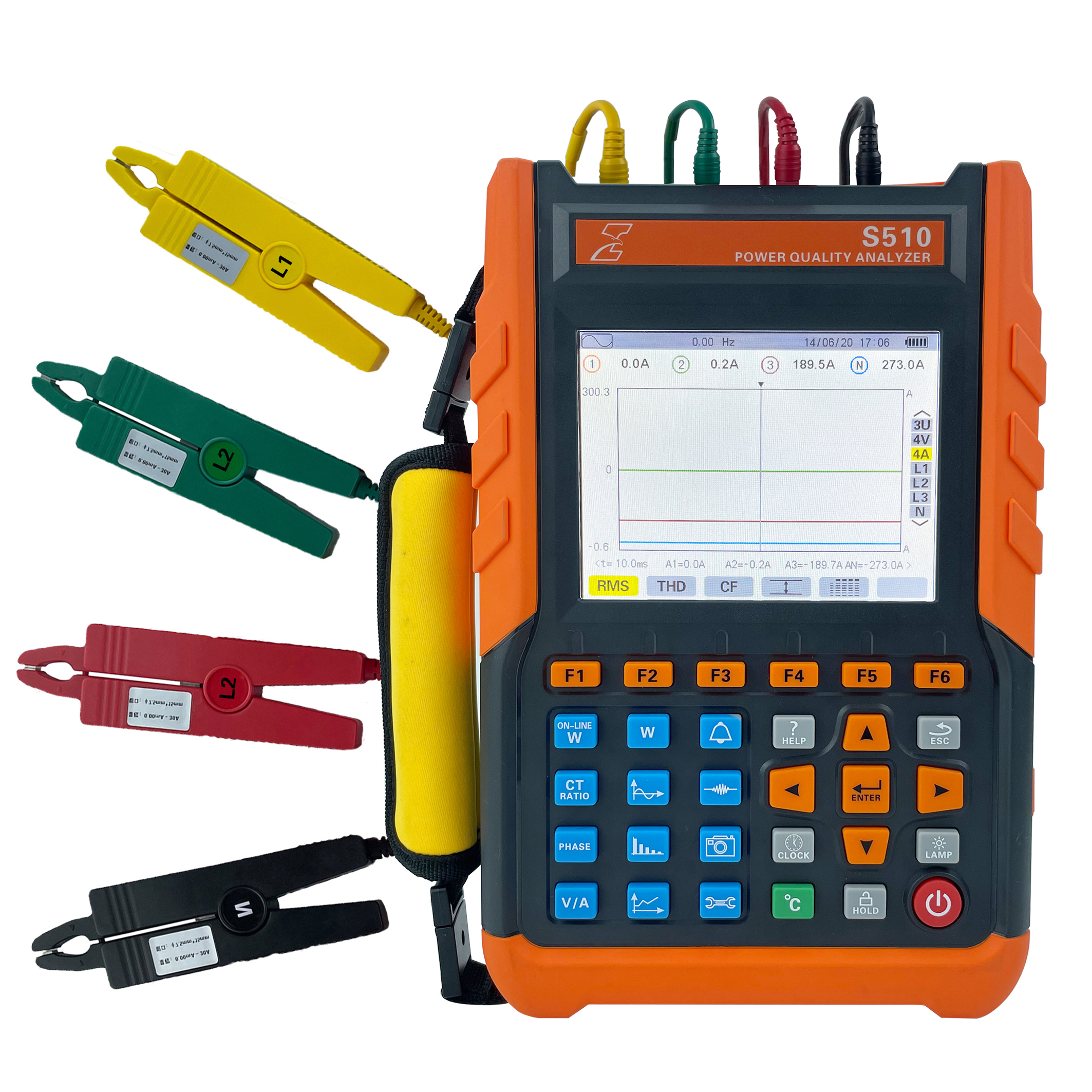

S-008尖小形电流钳：7.5mm×15mm；（选配）

S-070圆口形电流钳：Φ70mm；（选配）

S-105圆口形电流钳：Φ105mm；（选配）

S-125圆口形电流钳：Φ125mm；（选配）

S-150圆口形电流钳：Φ150mm；（选配）

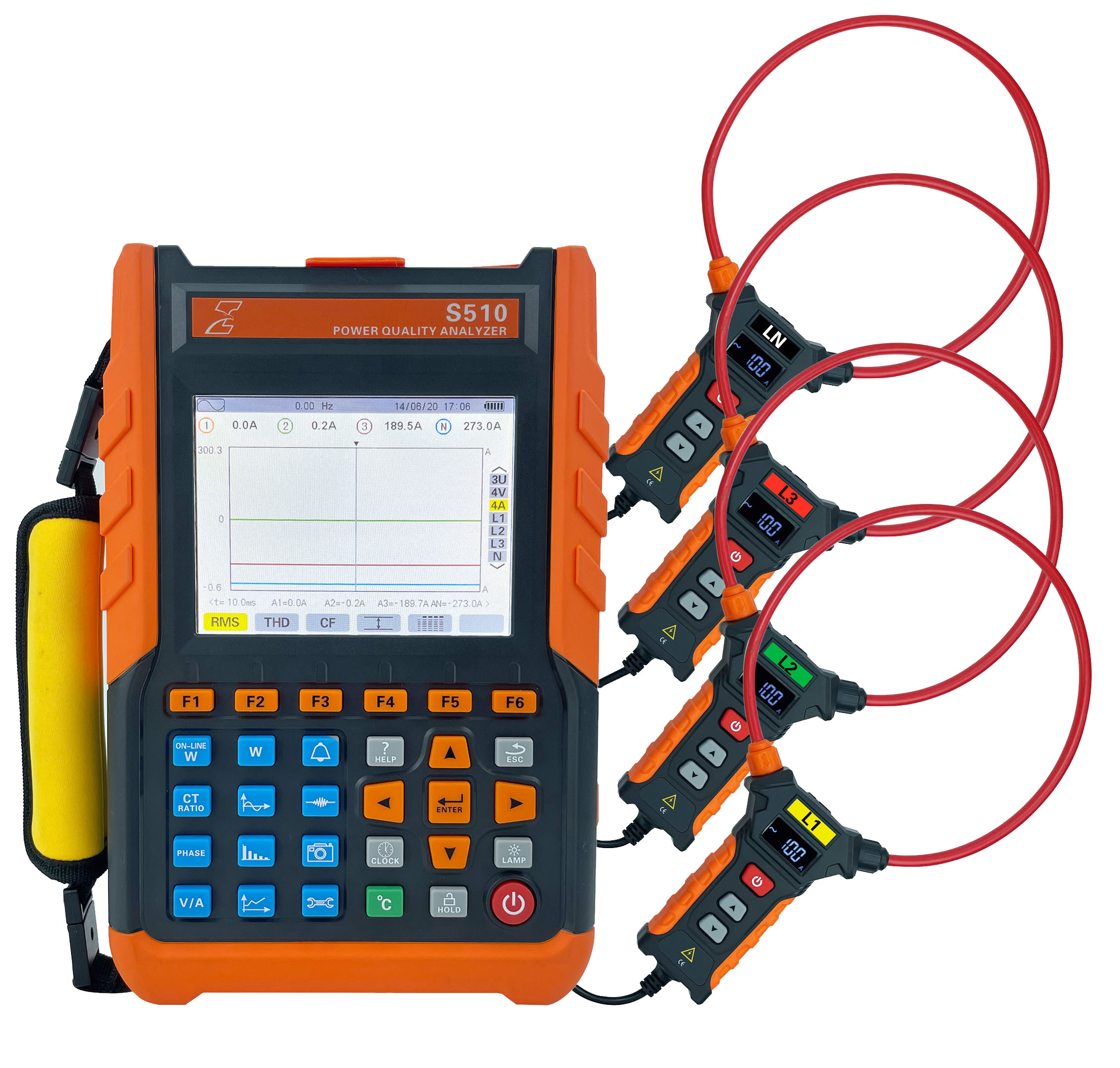

S-200JF柔性线圈电流传感器（带积分器）：Φ100mm/Φ200mm/Φ300mm。（选配）

仪器尺寸

长宽厚：265mm×215mm×85mm。

通道数

4路电压，4路电流。

线电压

1.0V～2000V。

相电压

1.0V～1000V。

电流

S-008电流钳：10mA～10.0A；

S-070电流钳：0.10A～100A；

S-105电流钳：1.0A～200A；

S-125电流钳：10.0A~600A；

S-150电流钳：10.0A~600A；

S-100JF/200JF/300JF柔性线圈电流传感器（带积分器）：5A～100A、50A~1000A、100A~9000A

频率

40Hz～70Hz。

电能质量在线监测

有，“ON-LINE W”键直达

CT变比测试仪

有,“CT RATIO”键直达

相位伏安表

有,“V/A”键直达

相序表

有,“PHASE”键直达

温度表

有,“°C”键直达

时钟

有,“CLOCK”键直达

电能质量分析

“W”键直达

电力电量参数

W，VA，Var，PF，DPF，cosφ，tanφ。

电能参数

Wh，Varh，Vah。

谐波

有，1～50次。

总谐波失真

有，1～50次，各相。

专家模式

有。

暂态记录组数

150组。

电压闪变

有。

启动电流模式

有，100秒。

三相不平衡度

有。

记录

960天(同时记录20个参数，每1秒记录1点)。

最小最大记录值

有，可测一段时间内的最大最小值。

告警

40种不同类型参数选择，12800组告警日志。

峰值

有。

截图容量

60个。

菜单语言

中文、英文。

通讯接口

USB。

自动关机

在告警/趋势图记录/启动电流侦测/暂态捕捉/在线功率和电能模式(等待或者进行中)下，仪器不自动关机。

在其它测试模式下，不在测试状态或无按键操作15分钟后，提示1分钟后自动关机。

背光功能

有，适合昏暗场所及夜间使用。

仪器质量

主机：约1.6kg(带电池)；

S-008尖小形电流钳：约125g×4；(选配)

S-070圆口形电流钳：约556g×4；(选配)

S-105圆口形电流钳：约630g×4；(选配)

S-125圆口形电流钳：约850g×4；(选配)

S-150圆口形电流钳：约1.2kgx4；(选配)

S-100JF/200JF/300JF 柔性线圈电流传感器（带积分器）：约325g×4（带电池）；(选配)

测试线与电源适配器：约900g；

总质量：约12kg(含包装)。

电压测试线长

3m。

电流钳线长

2m。

工作温湿度

-10℃～40℃；80%Rh以下。

存放温湿度

-10℃～60℃；70%Rh以下。

输入阻抗

测试电压输入阻抗为：1MΩ。

耐压

仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。

绝缘

仪器线路与护套外壳之间≥10MΩ。

结构

双重绝缘，带绝缘防振护套。

适合安规

IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。
