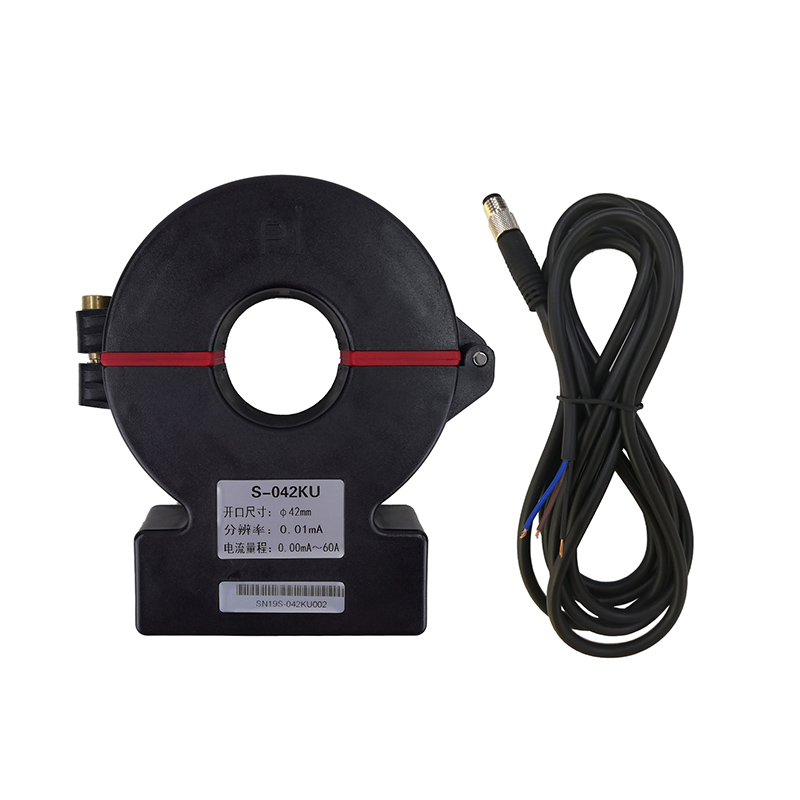

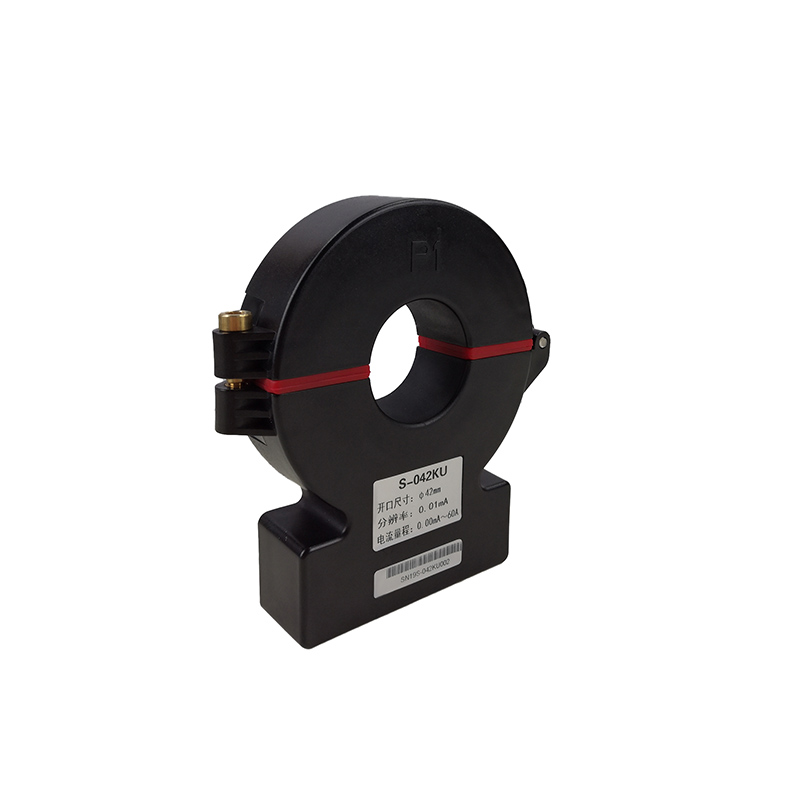

S042KU防水型开合式高精度漏电流传感器适用于高精度的交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等在线检测，防水结构，专利技术，防水等级达IP68。采用0.35mm厚高导磁率铁芯多片叠加交叉咬合成形，双层屏蔽、开合式，不必断开被测线路，非接触测量，安全、快速，同时保证无间断在线测量的高精度、高稳定性、高可靠性。
传感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电能质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
功 能 | 交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
防水等级 | IP68，野外、室内都适用(专利技术) |
检测方式 | 开合式CT，非常适合在线安装 |
开合尺寸 | φ42mm(可以穿心通过≤42mm的导线) |
量 程 | 0.00mA～60A AC |
分 辨 率 | 0.01mA AC |
精度等级 | ±0.5%FS (23℃±2℃，70%RH以下，导线处于钳口中心位置) |
匝 比 | 800:1 |
相位误差 | ≤1°(50Hz/60Hz；23℃±2℃) |
铁芯材料 | 0.35mm厚坡莫合金片，13片交叉叠加咬合成形 |
参考负载 | RL：0～100mA≤500Ω；0～1A≤50Ω；0～10A≤5Ω；0～60A≤0.5Ω |
屏 蔽 | 双层屏蔽，适用于复杂的干扰环境 |
输出方式 | 电流感应输出，可以外接负载电阻(RL)转换成电压方便取样 |
输出接口 | 三芯防水插座 |
输出引线 | 长1米，三芯防水插头，留焊接头(S1蓝色、S2棕色、黑色屏蔽地) |
屏蔽技术 | 双层屏蔽 |
导线位置 | 被测试导线处于闭合铁芯的中心位置 |
频 率 | 45Hz～75Hz(测试大电流时) |
频率特性 | 10Hz～100kHz |
线路电压 | AC 1000V以下线路测试 |
外形尺寸 | 宽高厚135mm×145mm×30mm |
质 量 | 367.5g |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2000V/rms(底盖螺钉与面盖之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
