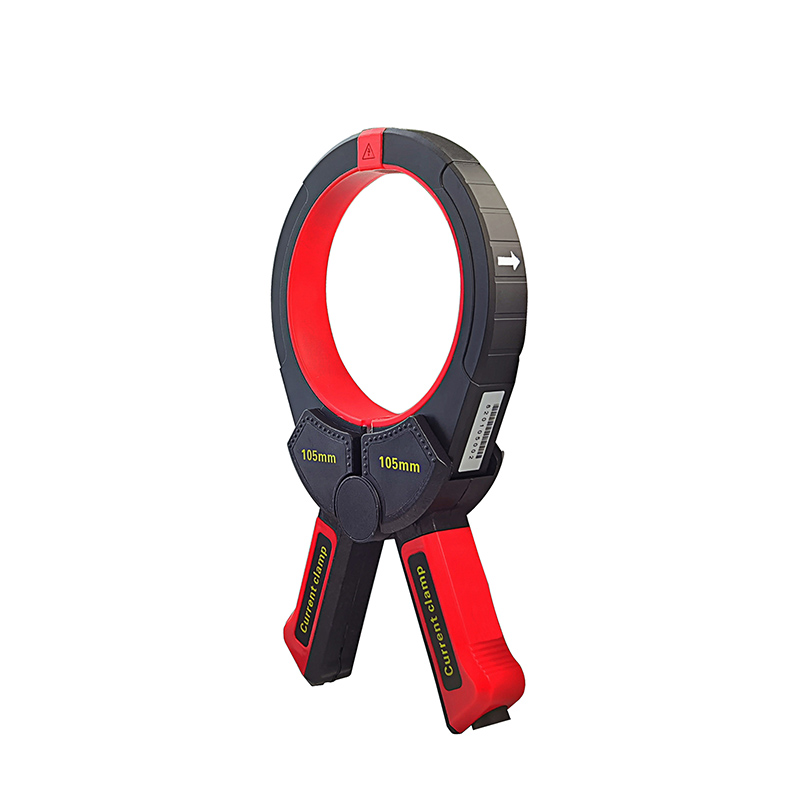

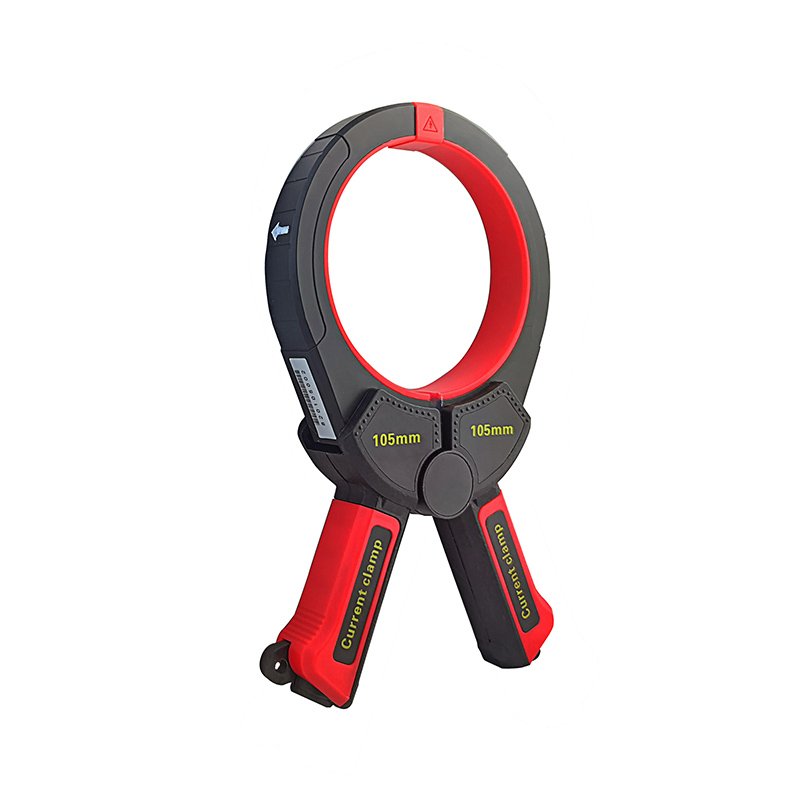

S-0105 电流钳，是我公司新设计的一款专利产品（具有结构专利及外观专利权），双色外壳，方便现场使用的电流钳，最大特点是可以连接绝缘杆，方便对架空线路、电缆井、电缆沟里的电缆进行钳测，操作人员不用下到电缆沟里操作，安全、方便、高效。
本产品适用于各种信号的发射钳、接收钳；可以测试交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。钳形设计，可以连接绝缘杆、不必断开被测线路，安全、快速，可以连接电缆识别仪、管线仪、路径仪、电缆故障定位仪、高压接地故障查找测试仪、高压电能计量仪、万用表、电能表，相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于地下管网、电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
应用及功能 | 各种发射钳、接收钳之用：例如电缆识别仪、管线仪、路径仪、电缆故障定位仪、高压接地故障查找仪等的发射钳、接收钳。 |
可以连接高压电能计量仪、万用表、电能表，相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电能质量分析仪、高精度数字多用表。 | |
交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等信号检测、发送、接收。 | |

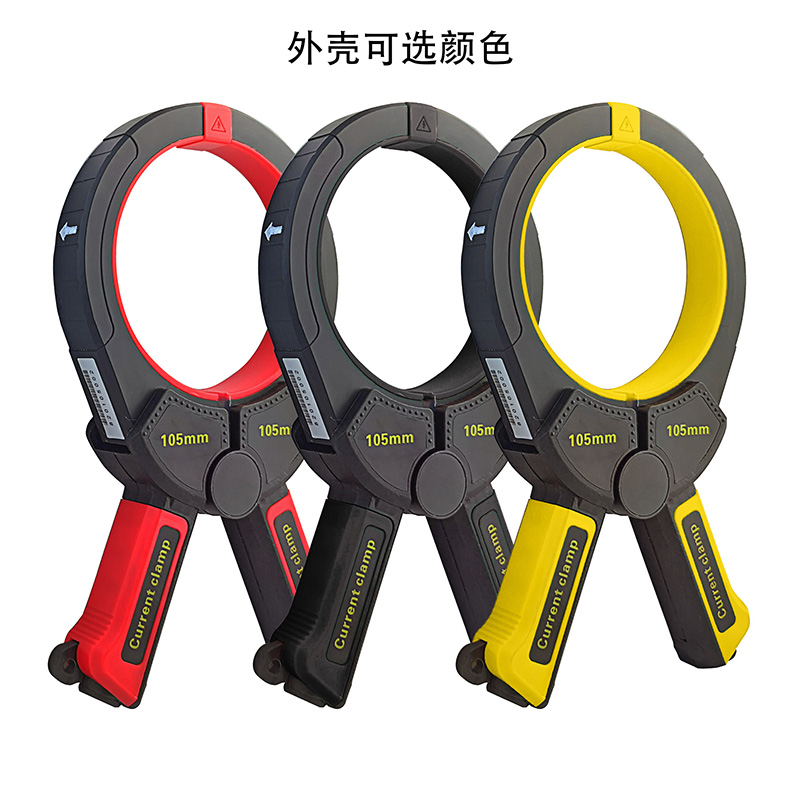

专利特点 | 双色外壳，视觉效果突出，测试时便于观察，美观。 |
钳头设计前端细小，往转轴方向逐渐变粗，电缆之间空歇很小的可以方便钳入，实用。 | |

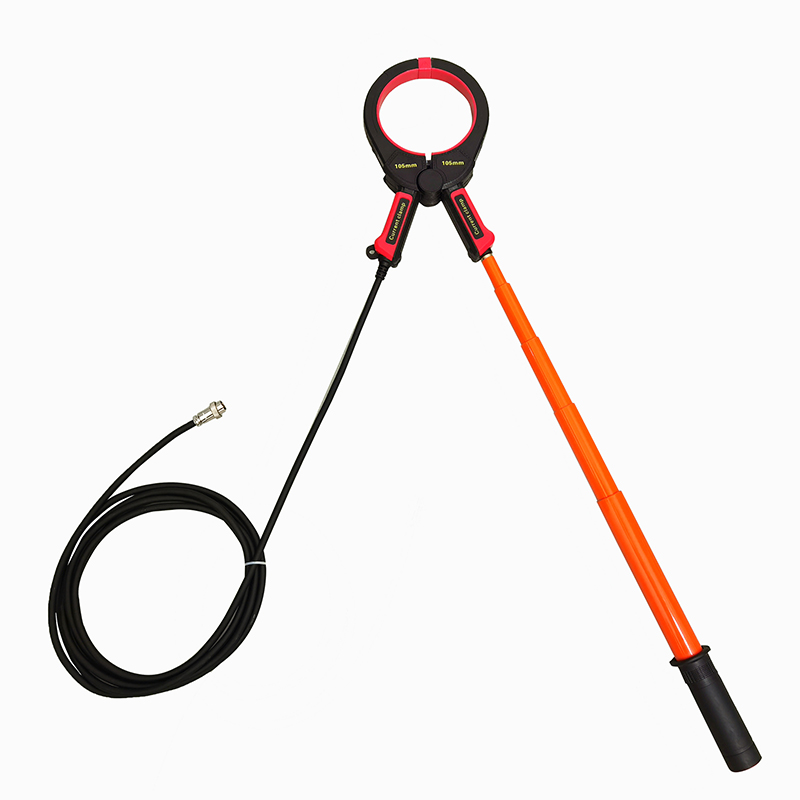

电流钳可以连接绝缘杆，方便钳测架空电缆；电缆沟、电缆井的电缆测试操作人员不用下到电缆沟、电缆井里，可以在井上操作，安全。具体操作方法是一手握住绝缘杆，一手向下拉输出引线即可张合电流钳。 | |
检测方式 | 钳形CT |

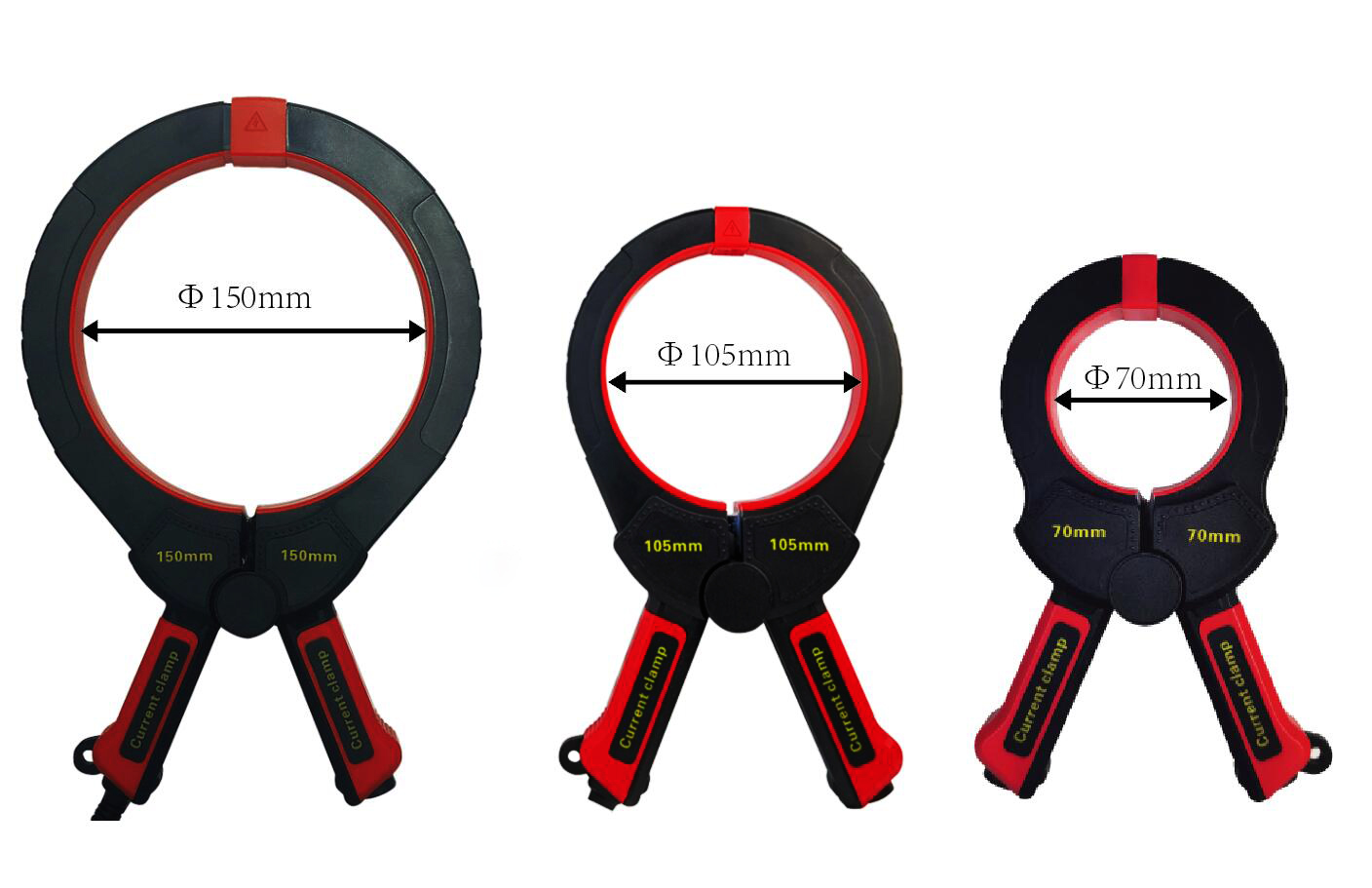

钳口尺寸 | φ105mm （可以选购70mm、150mm的电流钳） |
测电流量程 | 0～300A AC |
分 辨 率 | 0.01mA AC |
匝 比 | 1000：1（各种发射、接收钳可以根据需要定制） |
输 出 | 1mA/1A(可以根据需要定制) |
精度等级 | 0.5级(50Hz/60Hz；23℃±2℃，70%RH以下，导线处于钳口中心位置) |
相位误差 | ≤0.5°(50Hz/60Hz；23℃±2℃) |
铁芯截面尺寸 | 13mmx7mm |
参考负载 | RL：0～300mA≤1kΩ；0～3A≤100Ω；0～30A≤10Ω；0～300A≤1Ω |
输入方向指示 | 箭头指示电流及其他信号的输入方向，设计有2个箭头指示 |
输出方式 | 电流感应输出 |

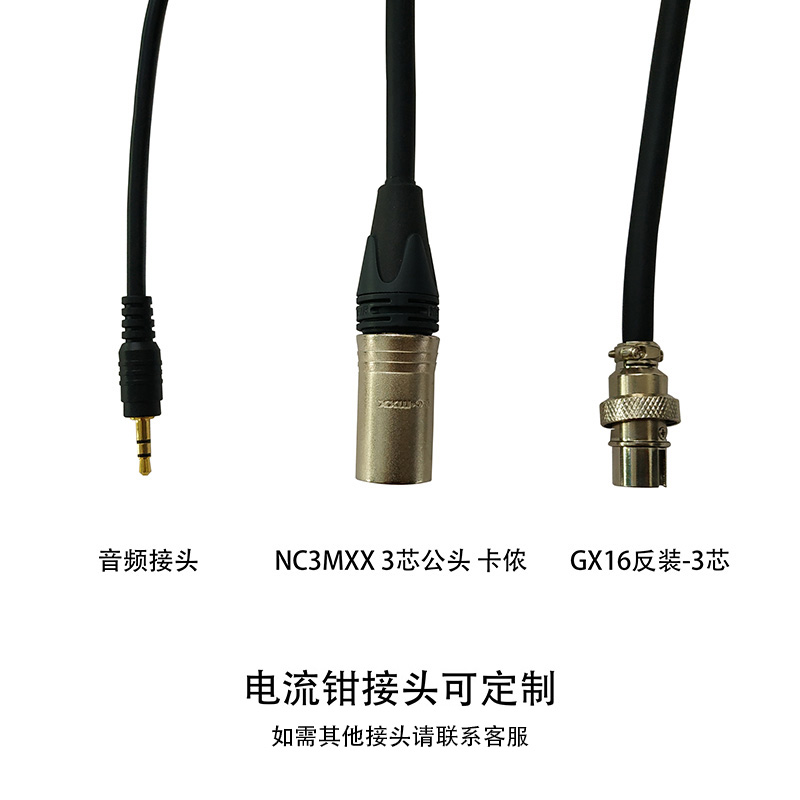

输出接口 | 引线输出，预留线头，可以根据客户需要连接航空插头、音频插头、红黑香蕉插头、标准4mm万用表笔插头，或其他接口。 |
输出线长 | 线粗φ7mm，线长4m（可以根据需要定制线的长度） |
导线位置 | 被测试导线处于钳口的中心位置 |
铁芯频率特性 | 10Hz～300kHz（频率范围款） |
线路电压 | AC 1000V以下线路测试（不带绝缘杆操作） |
带绝缘杆操作 | AC 65kV及以下裸导线测试；具有绝缘外皮所有电压等级的电缆测试 |
绝缘杆长 | 3米（选购） |
外形尺寸 | 长宽厚约250mm×140m×38mm |
质 量 | 676g |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2000V/rms(外壳两端之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
基本配置 | 电流钳1把、说明书合格证1份 |
