【现场案例】双钳多功能接地电阻测试仪
地点：北方某供电公司
日期：2021年8月2日
目的：培训和交货

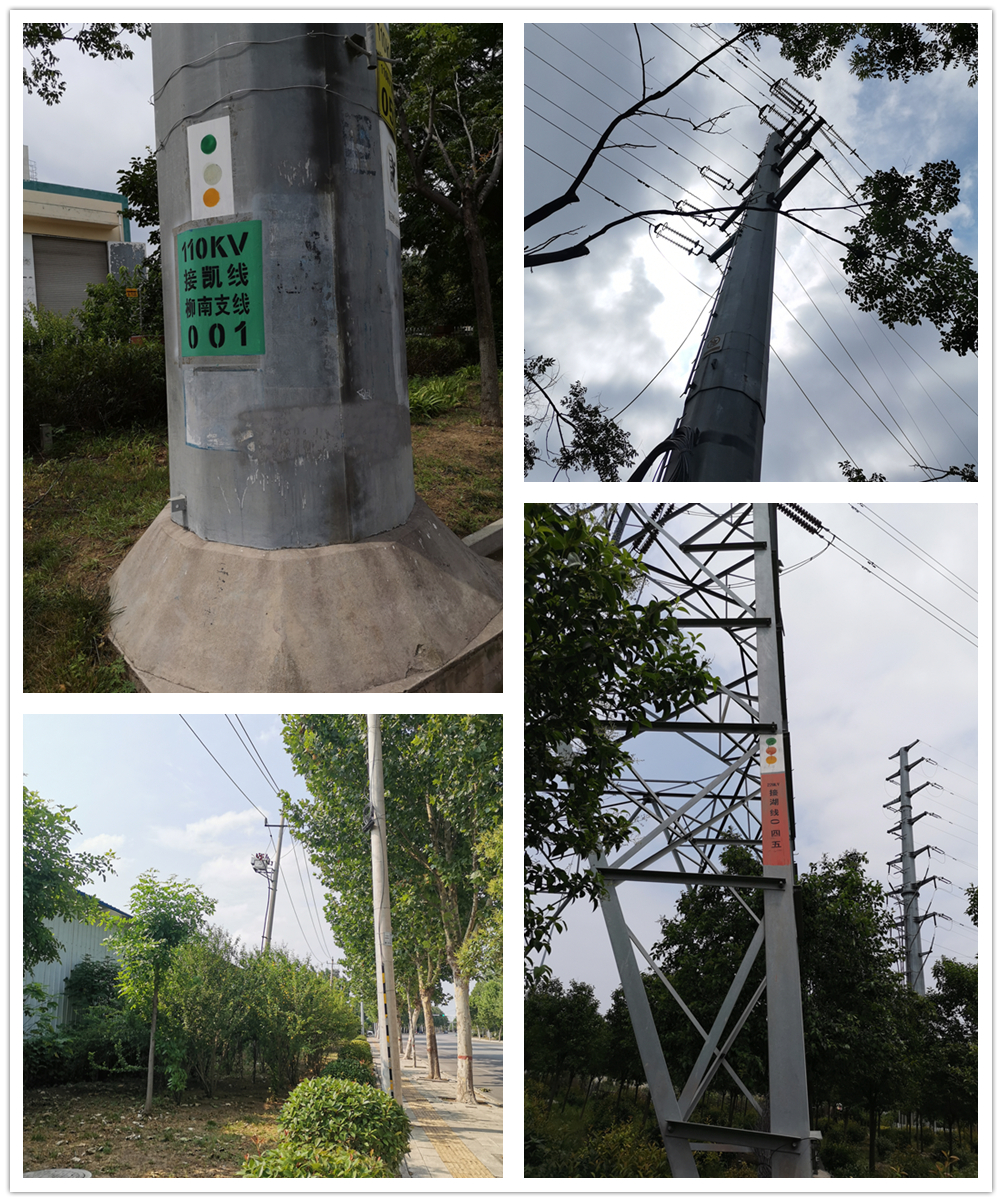

▼测量环境

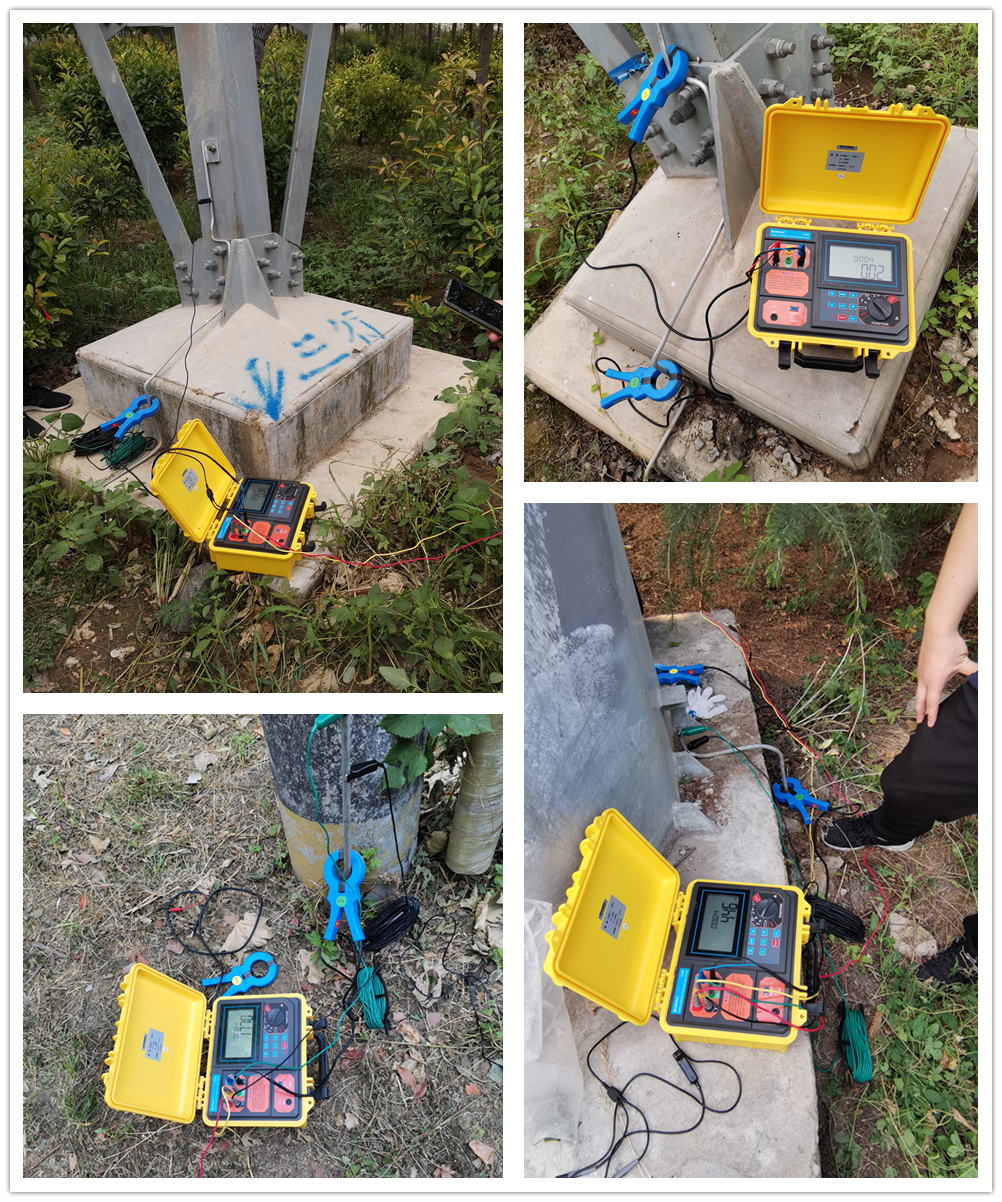

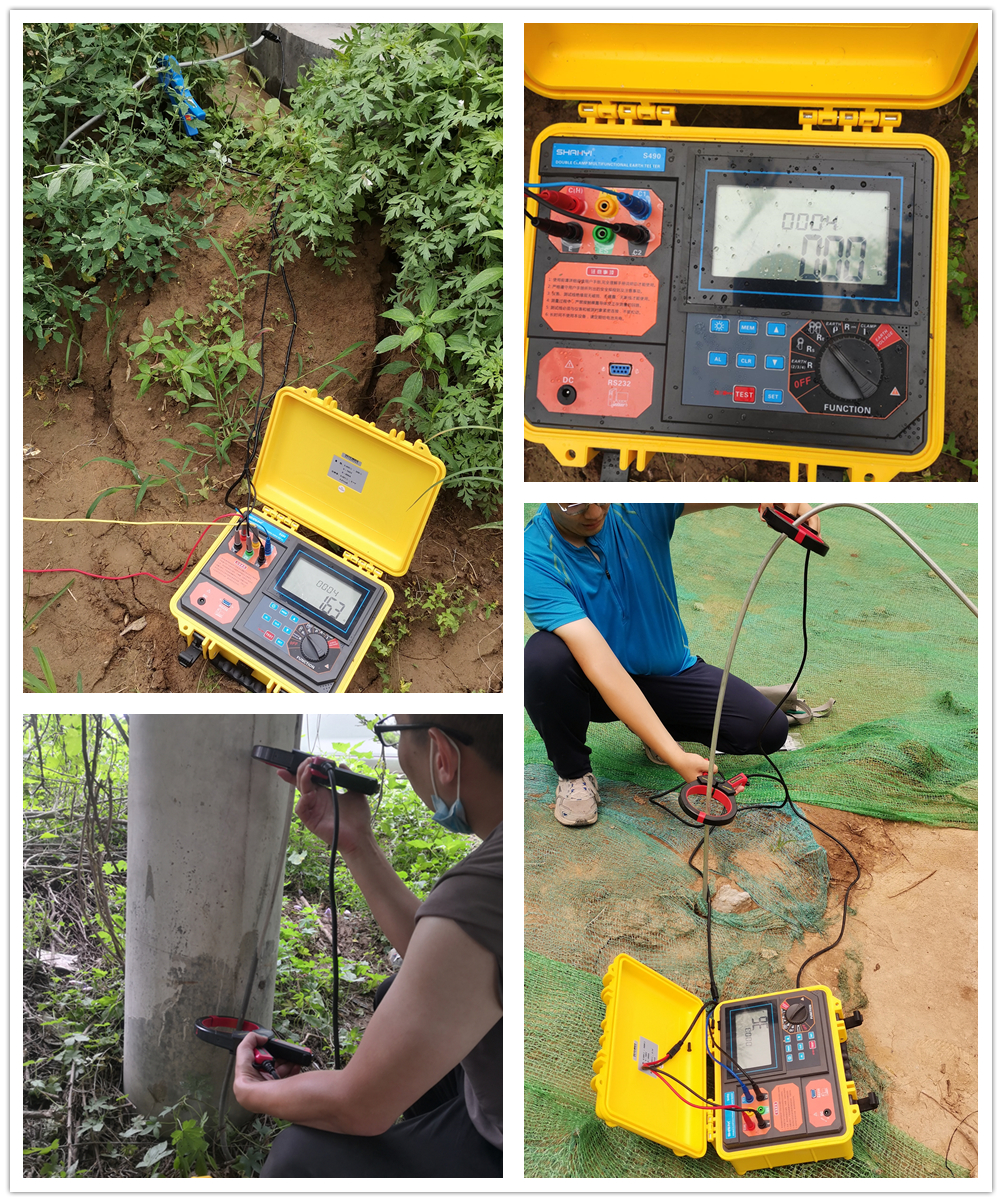

▼现场照片
双钳法检测原理：
1、检测原理
双钳法测量接地电阻的基本原理是测量回路电阻。其中一把电流钳为发射电流钳，发射电力钳先给被测接地回路一个激励脉冲信号，在被测回路上感应一个脉冲电势E，在电势E的作用下将在被测回路产生电流I，另一把电流钳作为接收电流钳，接收检测I信号。传感器对E及I进行测量，并通过公式：R=E/I即可得到被测回路电阻。
2、回路电阻定义
如图：回路电阻包括A点对地的接地电阻值、接地引下线金属导体的阻值、金属架空线的阻值、接地引下线与金属架空线之间的连接电阻值(接触电阻)、B点对地的接地电阻值的综合值。B点辅为助接地极。若B点断开没形成回路，双钳法无法测试，显示OL值超出上量限值。
若检测仪测试出的地网A、地网B回路的综合值为5欧，即：RA+RB+R架空线+R接地引下线=5.0Ω，那地网A、地网B两个并联起来对地的实际接地电阻值一定小于等于2.5Ω，据此可以判断地网A并联了地网B后的实际接地电阻值是否合格。
若地网A、地网B两者加起来的接地电阻值小于工程标准要求值，那地网A、地网B都是合格的。
3、金属回路的联结电阻检测：
若地网A、地网B在地面上、下都连接在一起，则检测仪测试出的是金属回路的电阻值，其值一般很小，零点几欧姆，这就是金属回路的联结电阻值，也是等电位电阻值，不是接地电阻值。所以本检测仪也能非常方便地检测金属回路的联结电阻值。
蓝色线形成的多个金属圈的金属导体电阻值。很小，或显示0欧姆。
S490双钳多功能接地电阻测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的，测试电流达20mA，采用最新数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，大口径电流钳设计，可测量使用大型接地引下线的接地系统，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时无需断开任何并联接地电极，最大程度地提高测量的方便性。
